Standart özellikler: Pic18f452 mp, 32 K. prg.memory, 1536 byte Ram, 256 byte Eeprom, 20 veya 40 Mhz.Modül kapağındaki pot’u hazırladığınız programda kullanarak basit işlemler yapabilirsiniz.Ayrıca kapak üzerinde tüm giriş çıkışları ve modülün enerjili olduğunu gösteren ledler mevcuttur., 2 adet 0-5v.Pwm çıkışı mevcuttur. Analog çıkış olarak kullanabilirsiniz.Bu çıkışta herhangi bir koruma mevcut değildir.Maksimum 25 ma akım çekebilirsiniz. Modülün diğer modüllerle veyahut başka cihazlarla haberleşmesi için 4 adet seri portu mevcuttur.Rs232,Rs485,3-Wire Spi interface,I2C interface. Modül beslemesi Dc 24v’dur besleme geriliminin ters bağlanmasına karşı koruma ve kısa devre koruması mevcuttur Ancak uzun süreli kısa devreler modüle zarar verecektir.Bu sebeple mutlaka sigorta üzerinden beslemesi yapılmalıdır. +24v ve gnd bağlantısı için çift klemens bulunmaktadır.Sarfiyatınız büyük ise klemenslerin zarar görmemesi için dört klemensinde kullanılması gereklidir. Sarfiyatınız düşük ise tek klemensden besleyip diğer klemensi başka bir cihaza enerji aktarmak içinde kullanabilirsiniz.
Giriş Çıkışlar: 6 adet analog 8 adet kuvvetli akım giriş/çıkış portu bulunmaktadır.Bu portlar belli bir sistem içerisinde giriş,çıkış veya analog giriş /çıkış olarak seçilebilir.
Dijital Çıkışlar: Dört ve katları şeklide çıkış sayısı seçilmektedir.Her çıkış kanalından 2,6 amp sürekli akım çekilebilir.Klemenslerde yan yana bulunan çıkış kanalları paraler bağlanılarak çekilen akım artırılabilir 2 kanal paraler bağlandığında 3,7 amp dört kanal paraler bağlandığında 5,3 amp’e kadar akım artırılabilir. Farklı gruplarda bulunan çıkışlar paraler bağlanamaz.Her kanal 6,5 amp’den sonra ve 2 ms içerisinde kısa devre korumaya geçecektir. Ayrıca çıkışlarda termik korumada mevcuttur,Bir sebepten dolayı aşırı sıcaklık oluştuğunda kısa devre algoritmasındaki senaryo tatbik edilir.Tüm çıkışlarda elektrostatik geri besleme diyotu mevcuttur. Çıkışlara motor,valf,lamba,kontaktör vs. Direkt olarak bağlanabilir.
Dijital Girişler: 20-28v dc izolesiz ve 5 ma akım ile çalışır.

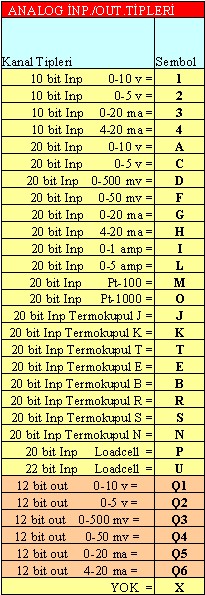

Analog girişler: Analog girişler 22 veyahut 20 bit çözünürlüktedir,22 bit seçildiğinde saniyede max=15 örnek alınabilir, 20 bit seçildiğinde saniyede max=60 örnek alınabilir.0-24v,  0-10v, 0-5v,0-500mv ,0-50mv, 0-20ma, 4-20ma, 0-1amp, 0-5amp, Termokupul, Pt100, Pt1000, Loadcell. Tiplerinde 6 kanal içinde seçim yapabilirsiniz. Loadcell sectiğiniz takdirde 3. veya 4. kanallardan birini mutlaka 0-5 v çıkış olarak seçmelisiniz.0-24v = 57k, 0-10v= 23k, 0-5v=12k, 0-500mv= 2,1k, 0-50mv=1k, ma=22ohm, 0-1amp=0,5ohm, 0-5amp=0,1 ohm iç dirence sahiptir.pt100 ve pt1000 üzerinden max=0,2ma akım geçirir. Voltaj ve akım girişlerinde girişi üreten kaynak ile modülün gnd veyahut +24v ilişkisi yok ise ortak gnd yapmak zorunda değilsiniz ancak Bir başka cihaz üzerinden bu iki cihaz arasında elektriksel bağlantı varsa gnd’leri ortak yapmak zorundasınız aksi taktirde iki cihaz arasında potansiyel farkın değişmesi ile okunan analog değerler değişebilir.
Analog Çıkışlar: 12 bit Çözünürlüktedir.,0-10v, 0-5v, 0-500mv, 0-50mv, 0-20ma, 4-20ma tiplerinde 3. ve 4. kanallar için seçebilirsiniz. Kısa devre durumunda max=40ma akıma izin verilir. Fakat uzun süre kısa devrede kalma ihtimaline karşı sigorta kullanılmasını tavsiye ediyoruz.minumum yük dirençleri 0-10v=10k, 0-5v=5k,0, 500 mv=1k 0-50mv=500ohm. Max yük dirençleri ma=600ohm
Tüm girişlerin ve çıkışların gnd’leri ortak olmak zorundadır.
Tip A Modbus Kullanım Kılavuzunu buraya tıklayarak yükleyebilirsiniz.

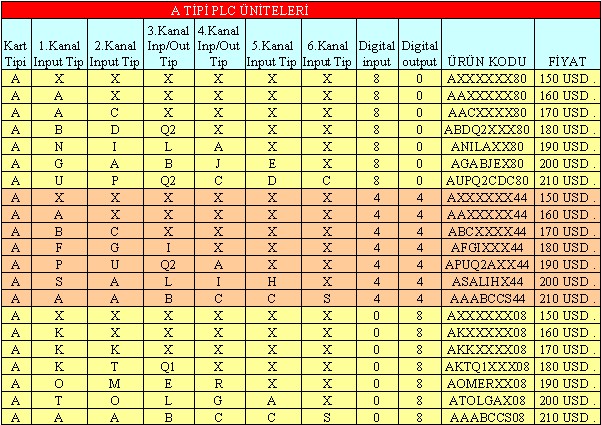

PLC MODUL TİP A
Scada Screen
Scada Screen
KEYWORDS:
Plc Controller
Plc Input
Plc Output
Plc Controller
Plc Kontrol
Modbus IO
Modbus IQ
Modbus Input
Modbus Output
Modbus Giriş Modülü
Modbus Çıkış Modülü
Modbus Giriş Çıkış
Remote Giriş Modülü
Remote Çıkış Modülü
Remote Giriş Çıkış
Remote Input
Remote Output
Remote IO
Remote IQ
Operatör Paneli
Operatör Panel
Operatör Panel Programı
Oransal Valf
Oransal Valf Sürücü
Oransal Sürücü Kartı
Oransal Valf Kontrol
Oransal Driver
0-24v Sürücü
0-24v Kontrol Kartı
Fren Bobini
Similatör
Simulator
Kalibrasyon
Protokol Konverter
Protocol Converter

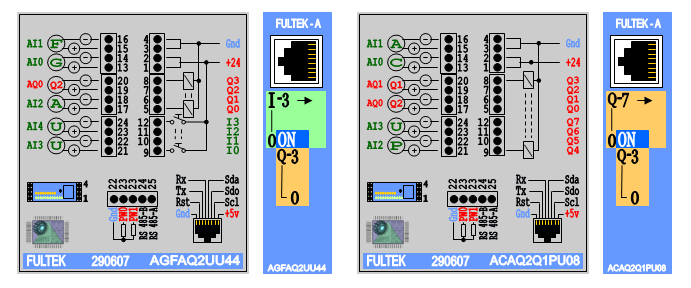

Yukarıdaki örneklerde görüldüğü gibi her modülün yan tarafında bağlantı şeması açıkça çizilmiştir.Ön kapakta ise giriş ve çıkışların yanında bulunan led’ler İle aktif olan giriş ve çıkış gösterilmektedir. On led’i modülün enerjili olduğunu gösterir.
