Standart özellikler: Pic18f452 mp, 32 K. prg.memory, 1536 byte Ram, 256 byte Eeprom, 20 veya 40 Mhz.Modül kapağındaki pot’u hazırladığınız programda kullanarak basit işlemler yapabilirsiniz.Ayrıca kapak üzerinde tüm giriş çıkışları ve modülün enerjili olduğunu gösteren ledler mevcuttur., 2 adet 0-5v.Pwm çıkışı mevcuttur. Analog çıkış olarak kullanabilirsiniz.Bu çıkışta herhangi bir koruma mevcut değildir.Maksimum 25 ma akım çekebilirsiniz. Modülün diğer modüllerle veyahut başka cihazlarla haberleşmesi için 4 adet seri port’u mevcuttur.Rs232,Rs485,3-Wire Spi interface, I2C interface. Modül beslemesi Dc 24v’dur besleme geriliminin ters bağlanmasına karşı koruma ve kısa devre koruması mevcuttur Ancak uzun süreli kısa devreler modüle zarar verecektir.Bu sebeple mutlaka sigorta üzerinden beslemesi yapılmalıdır. +24v ve gnd bağlantısı için çift klemens bulunmaktadır.Sarfiyatınız büyük ise klemenslerin zarar görmemesi için dört klemens’inde kullanılması gereklidir. Sarfiyatınız düşük ise tek klemens’den besleyip diğer klemens’i başka bir cihaza enerji aktarmak içinde kullanabilirsiniz.

Giriş Çıkışlar: 20 adet kuvvetli akım giriş/çıkış port’u bulunmaktadır.Bu port’lar belli bir sistem içerisinde giriş,çıkış veya analog giriş olarak seçilebilir.

Dijital Çıkışlar: Dört ve katları şeklide çıkış sayısı seçilmektedir.Her çıkış kanalından 2,6 amp sürekli akım çekilebilir.Klemenslerde yan yana bulunan çıkış kanalları paraler bağlanılarak çekilen akım artırılabilir 2 kanal paraler bağlandığında 3,7 amp dört kanal paraler bağlandığında 5,3 amp’e kadar akım artırılabilir. Farklı gruplarda bulunan çıkışlar paraler bağlanamaz.Her kanal 6,5 amp’den sonra ve 2 ms içerisinde kısa devre korumaya geçecektir. Ayrıca çıkışlarda termik korumada mevcuttur,Bir sebepten dolayı aşırı sıcaklık oluştuğunda kısa devre algoritmasındaki senaryo tatbik edilir.Tüm çıkışlarda elektrostatik geri besleme diyotu mevcuttur. Çıkışlara motor,valf,lamba,kontaktör vs. Direkt olarak bağlanabilir.

Dijital Girişler: 20-28v dc izolesiz ve 5 ma akım ile çalışır.

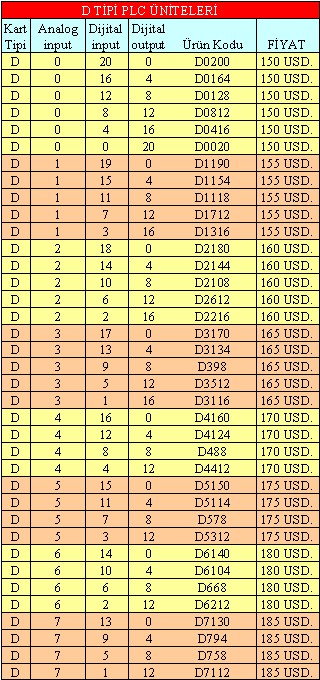

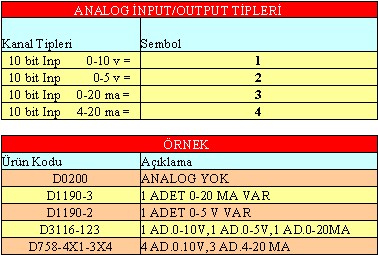

Analog girişler: Analog girişler 10 bit çözünürlüktedir. 0-10v, 0-5v, 0-20 ma, 4-20 ma. Tiplerinde seçim yapabilirsiniz.Maksimum 7 adet analog giriş seçilebilir.Analog giriş direnci 0-10v = 20 Kohm, 0-5v = 10 Kohm, ma = 250 ohm’dur.Saniyede max = 5000 örnek alınabilir.

Tüm girişlerin ve çıkışların gnd’leri ortak olmak zorundadır.

Tip D Modbus Kullanım Kılavuzunu buraya tıklayarak yükleyebilirsiniz.

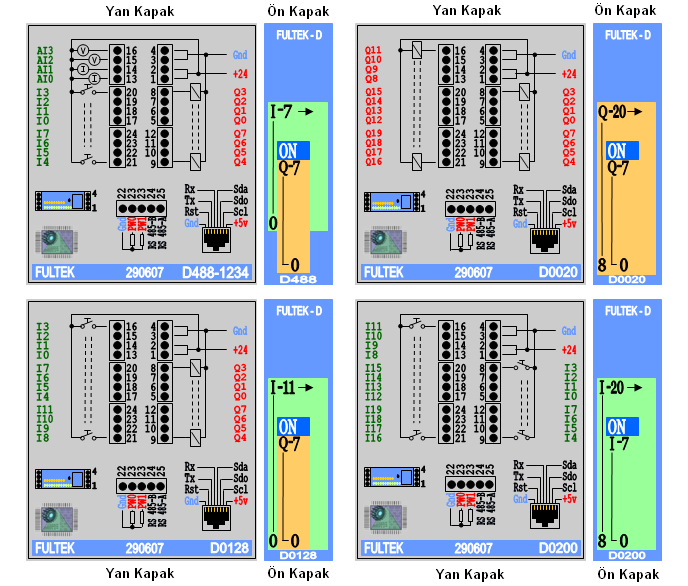

Yukarıdaki örneklerde görüldüğü gibi her modülün yan tarafında bağlantı şeması açıkça çizilmiştir.Ön kapakta ise giriş ve çıkışların yanında bulunan led’ler İle aktif olan giriş ve çıkış gösterilmektedir. On led’i modülün enerjili olduğunu gösterir.
