Standart özellikler: Pic18f452 mp, 32 K. prg.memory, 1536 byte Ram, 256 byte Eeprom, 20 veya 40 Mhz.Modül kapağındaki pot’u hazırladığınız programda kullanarak basit işlemler yapabilirsiniz.Ayrıca kapak üzerinde tüm giriş çıkışları ve modülün enerjili olduğunu gösteren ledler mevcuttur., 2 adet 0-5v.Pwm çıkışı mevcuttur. Analog çıkış olarak kullanabilirsiniz.Bu çıkışta herhangi bir koruma mevcut değildir.Maksimum 25 ma akım çekebilirsiniz. Modülün diğer modüllerle veyahut başka cihazlarla haberleşmesi için 4 adet seri portu mevcuttur.Rs232,Rs485,3-Wire Spi interface,I2C interface. Modül beslemesi Dc 24v’dur besleme geriliminin ters bağlanmasına karşı koruma ve kısa devre koruması mevcuttur Ancak uzun süreli kısa devreler modüle zarar verecektir.Bu sebeple mutlaka sigorta üzerinden beslemesi yapılmalıdır.

Giriş Çıkışlar: 14 adet kuvvetli akım giriş/çıkış portu bulunmaktadır.Bu portlar ın 8 tanesi röle çıkışlarına aittir. Diğerleri dijital giriş veya analog giriş olarak seçilebilir.

Dijital Çıkışlar: 250v. ,6amp bağımsız röle mevcuttur,Her röle kontağını farklı fazlardan besleye bilirsiniz. Çıkışlara motor,valf,lamba,kontaktör vs. Direkt olarak bağlanabilir. Her hangi bir koruma mevcut değildir.Mutlaka her röle kontağı uygun akımlı sigorta üzerinden enerji almalıdır. Aksi taktirde kısa devre durumunda röle kontağını veyahut elektronik devreleri patlatacaktır.

Dijital Girişler: 20-28v dc izolesiz ve 5 ma akım ile çalışır.

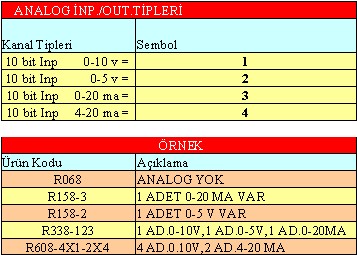

Analog girişler: Analog girişler 10 bit çözünürlüktedir. 0-10v, 0-5v, 0-20 ma, 4-20 ma. Tiplerinde seçim yapabilirsiniz.Maksimum 6 adet analog giriş seçilebilir.Analog giriş direnci 0-10v = 2 Kohm, 0-5v = 1 Kohm, ma = 250 ohm’dur.Saniyede max=5000 örnek alınabilir.

Tüm girişlerin ve çıkışların gnd’leri ortak olmak zorundadır.

Tip R Modbus Kullanım Kılavuzunu buraya tıklayarak yükleyebilirsiniz.

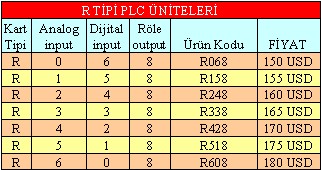

PLC MODUL TİP R

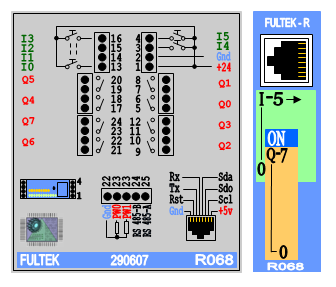

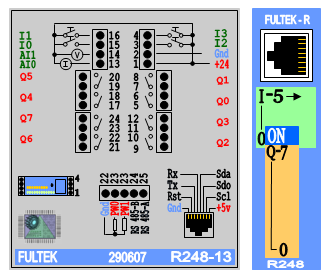

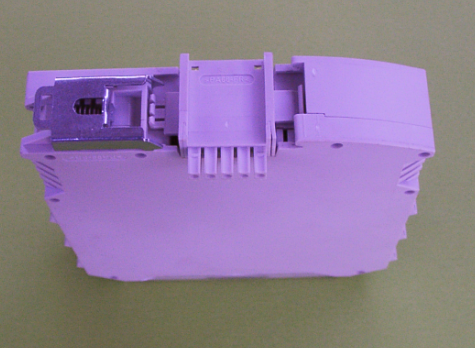

Yukarıdaki örneklerde görüldüğü gibi her modülün yan tarafında bağlantı şeması açıkça çizilmiştir.Ön kapakta ise giriş ve çıkışların yanında bulunan led’ler ile aktif olan giriş ve çıkış gösterilmektedir. On led’i modülün enerjili olduğunu gösterir.
