S5 ve S7 Plc’ler ile 20’den fazla Plastik enjeksiyon makinesi otomasyon projesi gerçekleştirdik. Genellikle Mekaniği çok sağlam fakat otomasyon sistemi eskimiş Avrupa menşeli makineleri revizyon yaptık.

S5 ve S7 plc’ler ile 4 adet exruder otomasyonu yaptık.

The Shell Company Of Turkey firmasında bir çok paketleme ve dolum sistemi revizyonları gerçekleştirdik. Bunlardan bazıları: Depalatayzır 1 adet, Paletayzır 3 adet, dolum makinesi 2 adet, Konveyör otomasyonları, Homojenayzır, Hoper pompa otomasyonu, Tanker dolum Pompa otomasyonu

Firmamızın gerçekleştirdiği ilk proses kontrol sistemidir.The Shell Company Of Turkey firması İzmit tesisi için üretilmiştir. Kontrol sistemi üretimin başlangıç aşamasından bitişine kadar tüm prosesi kontrol altında tutarak operatörlere yapmaları gereken işi 3 adet Operatör paneli aracılığı ile bildirir ve yapılanları kontrol eder hatalı bir işlem yapıldığında operatörü ikaz ederek gerekli düzeltmeyi yapmasını ister. Yapılan üretimle ilgili tüm bilgileri toplar ve Excel dosyası olarak arşivler. Bu sistemde S7 plc,tp170 b operatör panelleri, intouch scada ve Baykon indikatörler kullanılmıştır.

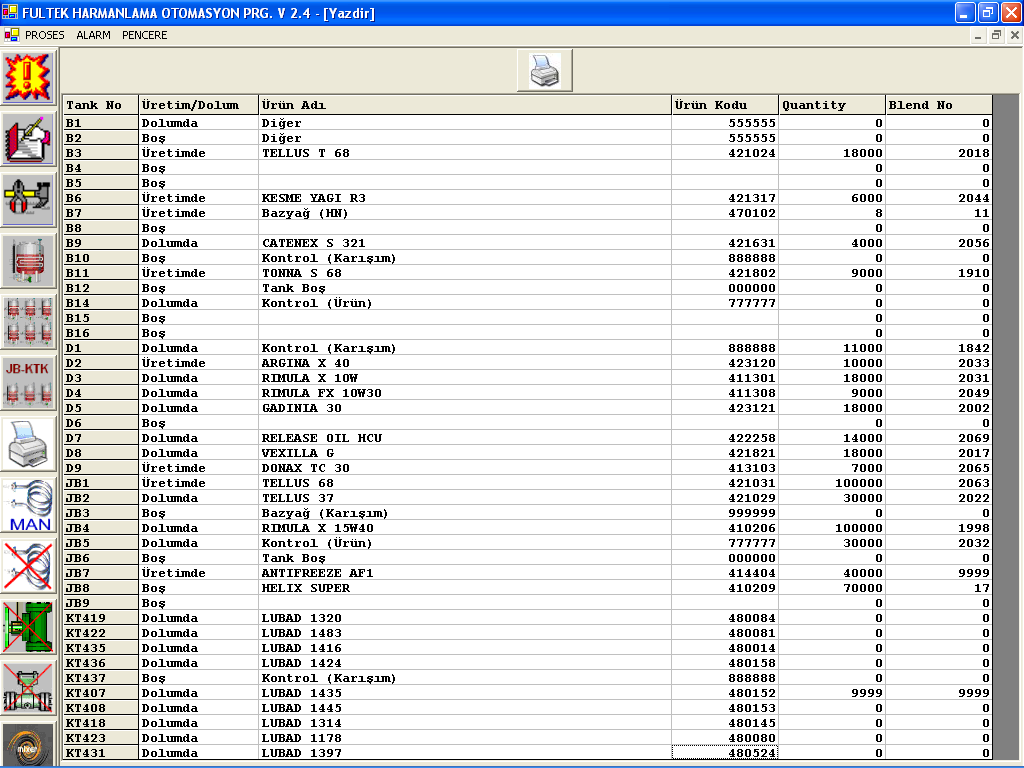

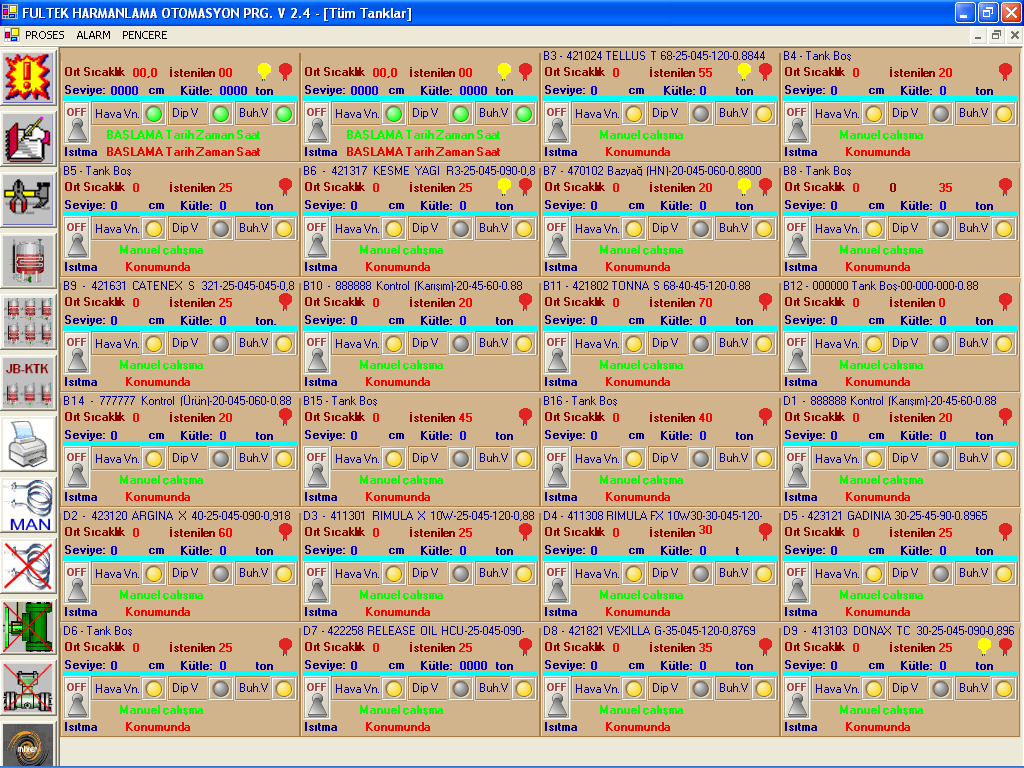

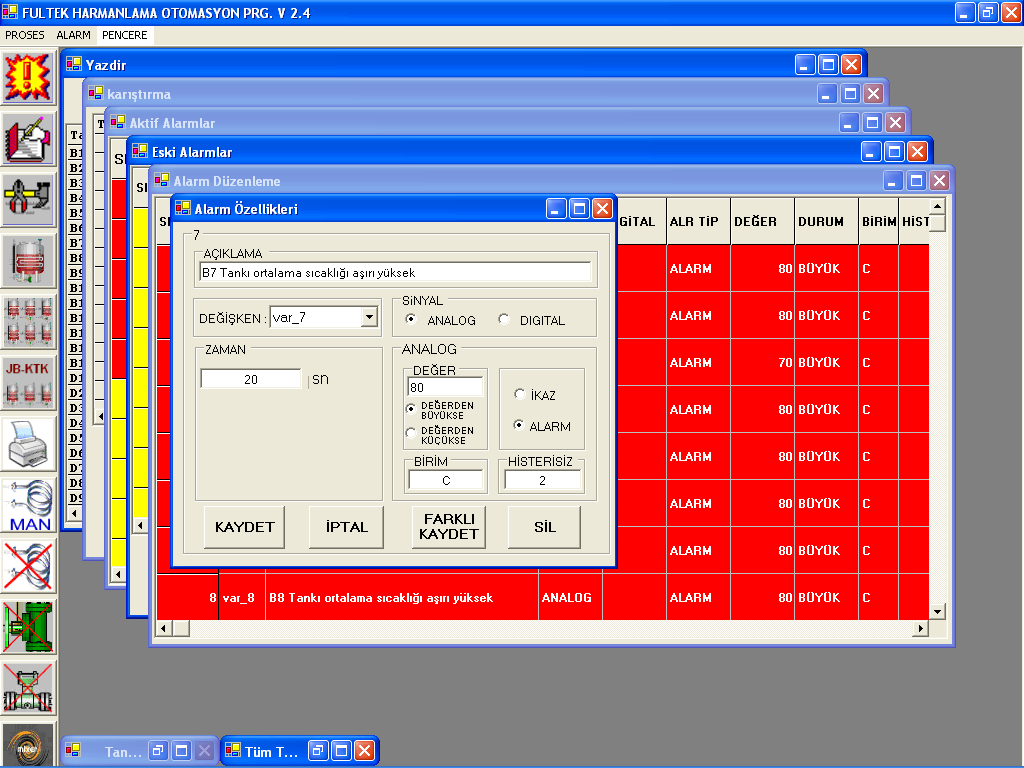

The Shell Company Of Turkey firması İzmit tesisis için üretilmiştir. Dat.net gibi muhteşem bir alt yapıda program yazıyorsanız yapacaklarınızda sınır kalmıyor. Yandaki örnekte 43 tankın kontrolü ve izlenmesi örneğini göre bilirsiniz. Tank seviyesi, Farklı seviyelerdeki sıcaklığı ve ortalama sıcaklığı izlenebilir. Sıcaklık girilen set değerinde sabit tutulabildiği gibi ,ileriki bir tarihte çalışmak ve durmak üzerede ayarlanabilir. Karıştırma fonksiyonu, Dip vana kontrolü, Sıcaklığa ve içerisindeki mal’a bağlı kütle hesabı, Tank kalibrasyon dosyası ekleme fonksiyonu. Tank üretimde ,Dolumda veya boş işaretçileri. Tank içerisindeki mal bilgisi, tüm tankların tek sayfada izlenebilme fonksiyonu. Tüm ihtimallerin değerlendirildiği alarm algoritması. Eski alarmların saklanması. Alarm açıklamaları dahil tüm değişikliklerin kullanıcı tarafından yapılabilmesi. Tank pozisyonlarının anlık gösterimi ve yazıcı çıktısı. Çoklu form sayesinde aynı anda bir çok sayfanın ekranda tutulabilmesi. Örneğini verdiğimiz programın başlıca özelliklerindendir. Donanım olaraksa her tank’a monte edilmiş küçük water prof kutular içerisindeki pic plc sayesinde ortalıkta pano dahi yok. Tüm sistem Rs 485 network üzerinden çalışmaktadır. Bir besleme, birde Rs 485 kablosu tüm cihazları dolaşarak gerekli haberleşmeyi sağlamaktadır.

Beko Elektronik firması İstanbul tesisi için üretilmiştir. Lcd Tv ve monitör üretiminin yapıldığı tipik bir montaj hattıdır. 13 adet panodan oluşan otomasyon sisteminde 1000’den fazla input ve output kullanılmıştır. S7-300 plc ve Tp170B operatör paneli kullanılmıştır.

Opet firması Marmara terminali için üretilmiştir. Gemilerden alınan petrol ürünlerinin depolandığı tanklar ile satış tankları ve dolum adalarını kapsayan 1000’den fazla input ve output’un kullanıldığı bir otomasyon işidir. 100 adet vana ve 50 adet pompanın izleme ve kontrollerin yapıldığı ve hatasız çalışması gereken bir otomasyon işidir. Otomasyon sisteminde oluşacak bir arıza Dünyanın 3.büyük depolama kapasitesi olan tesisin çalışmayacağı anlamına gelir. İçerisinde Opc arayüz, Win CC, S7-300 ve Tp170B operatör panelinin bulunduğu otomasyon sistemi kurulduğu günden beri hatasız olarak çalışmakta ve bizi gururlandırmaktadır.

İsko Çorlu Firması için üretilmiştir. 4 mw elektrik üretme kapasitesi bulunan tesis 56 bar. Basınçta 35 ton buhar üretme kapasitesine sahiptir. Üretilen buhar ile elektrik üretilip türbin çıkışında 6 bar basınç ile fabrikanın buhar ihtiyacını karşılayacak şekilde Siterm firması tarafından üretilmiştir. Ülkemizde ilk defa uygulanan akışkan yatak sistemi kullanılması bakımında ayrıca önemlidir. Otomasyon sistemi olarak PCS7 Kullanılmıştır.

Pendik askeri tersanesi için üretilmiş test düzeneği iki üniteden oluşmaktadır. Bunlardan biri karada laptopta kurulu WinTr Scada programı diğeri denizdeki platform üzerinde bulunan s7-200 plc'dir. Scada telsiz üzerinden gemide ki plc ile haberleşmektedir. Bu sayede hedef kontrol edilmektedir. Karadan atılan füze denizdeki hedefi vurarak tatbikat yapılmaktadır.

Atay makine firması için 4 adet test ünitesi üretilmiştir. Traktörün fren tertibatını üreten firma yaptığı tüm ürünleri %100 test etmekte ve yapılan tüm testler database’de saklanmaktadır. Bu sayede traktör üreticisi bir sorunsuz malzeme teminini garanti altına almıştır. Diğer taraftan bir sorun yaşandığında traktörde bulunan fren tertibatının test verilerine kolaylıkla erişerek hatayı tespit etme yönünde büyük bir avantaj elde etmiştir.S7-200 , Tp170B ve TP177’nin kullanıldığı otomasyon sisteminde scada yazılımı Dat.net platformunda hazırlanmıştır.

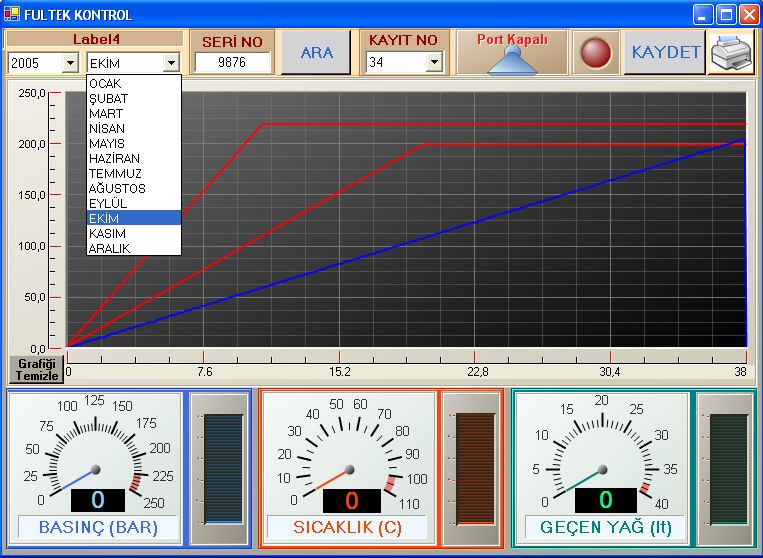

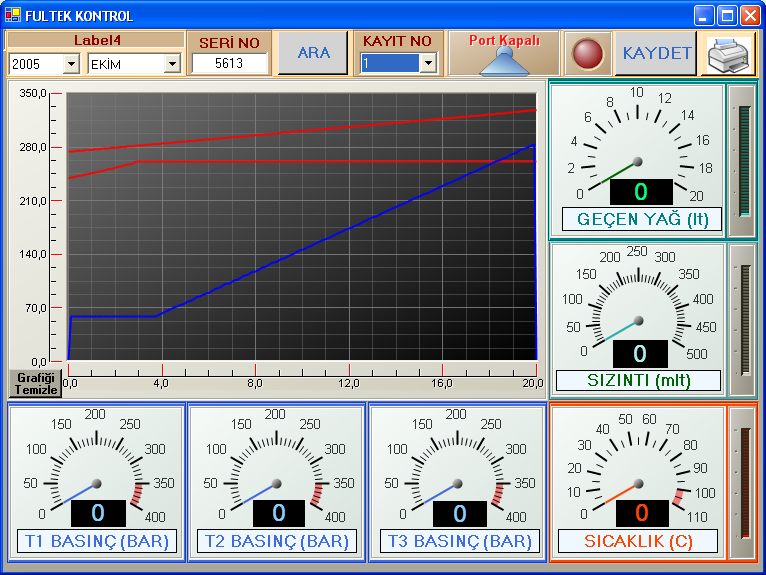

Gerek üretim esnasında gerekse laboratuar  ortamında her türlü ihtiyacınıza uygun test üniteleri ve yazılımları üretmekteyiz.Yandaki resimlerde bir örneğini göre bilirsiniz. Test yapılırken oluşan değerlerin grafik gösterimi, sınırların dışına çıkan testlerde operatör ikazları, yapılmış testlerin kaydedilmesi, kayıtlar içerisinde arama fonksiyonu, Test esnasında oluşan değerlerin detayları ile birlikte olması gereken değerler ve tüm grafiklerin yazıcı çıktıları alınabilmesi test programının başlıca özelliklerindendir. Müşteri talebine göre her türlü değişiklik yapılmaktadır.

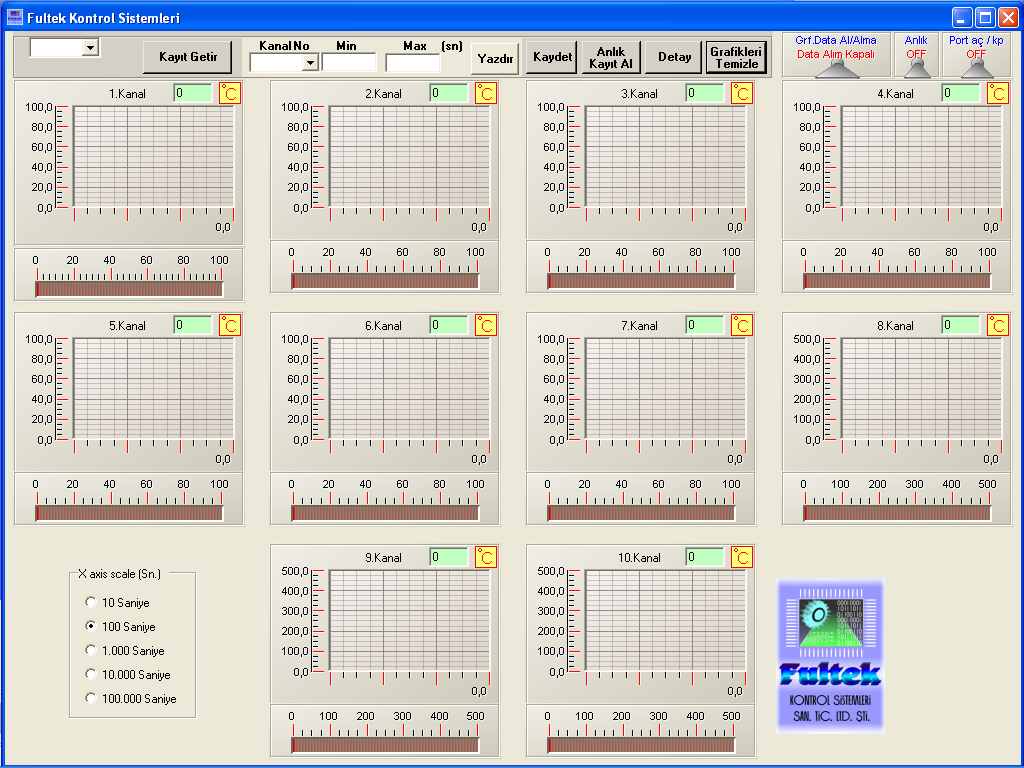

Yıldız Teknik üniversitesi için üretilen analog veri izleme ve kayıt sistemi.Takip edilmesi ve kayıt altına alınması gereken tüm analog sinyaller için kullanabileceğiniz. Düşük ücretli bir software. Örneğini verdiğimiz model 10 kanal pt100 ve termokupul’lardan toplanan sıcaklık bilgisini ayarlanabilen sıklıkta örnekleyip kaydetmekte ve grafik olarak izlemenize olanak vermektedir. Ayrıca Gerek eski kayıtlardan gerekse yeni kayıtlardan tümünün veya belirli bir kısmının yazıcı çıktısınıda alabilirsiniz.

Yıldız Teknik üniversitesi için üretilen analog veri izleme ve kayıt sistemi.Takip edilmesi ve kayıt altına alınması gereken tüm analog sinyaller için kullanabileceğiniz. Düşük ücretli bir software. Örneğini verdiğimiz model 10 kanal pt100 ve termokupul’lardan toplanan sıcaklık bilgisini ayarlanabilen sıklıkta örnekleyip kaydetmekte ve grafik olarak izlemenize olanak vermektedir. Ayrıca Gerek eski kayıtlardan gerekse yeni kayıtlardan tümünün veya belirli bir kısmının yazıcı çıktısınıda alabilirsiniz.

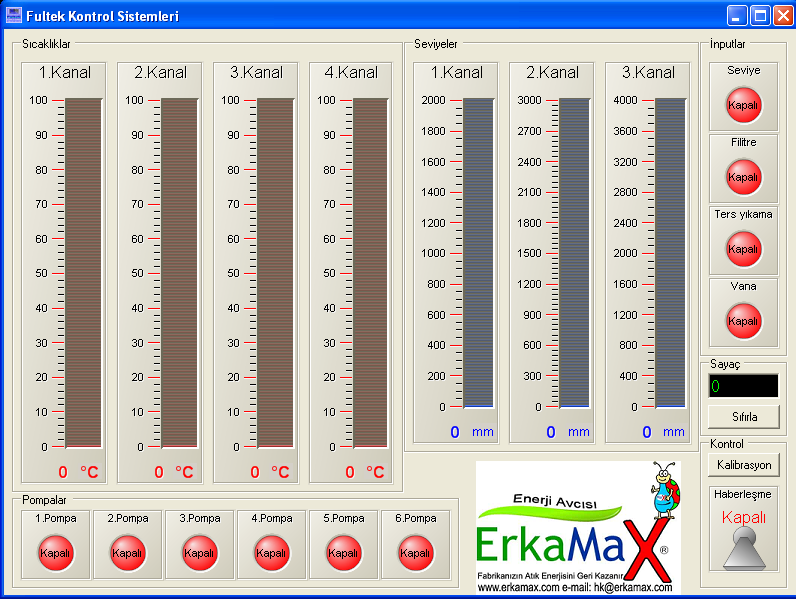

Çevik Elektronik için üretilen arıtma tesisi pompa ve tank sistemi 6 adet pompa,4 adet sıcaklık ve 3 adet seviye bilgisinin izlenmesini sağlamaktadır. Her çeşit pompa ve analog izleme maksadı ile kullanılabilecek sistem plc tip d ve Dat.net’de hazırlandığından dolayı son derece düşük maliyetli ve genişlemeye müsaittir.

Mevcut plc modülleri 0.5 amp çıkışlıdır, Oysa hidrolik valfler 1 amp ve biraz üzeri akım çekmektedir. Plc çıkışları röleleri rölelerde valfler çalıştırması mümkün olmakla birlikte sık çalışan sistemlerde röleler kısa sürede bozulmaktadırlar. Diğer taraftan plc üreticileri 2 amp. Çıkışlı karlarda üretmişlerdir, Ancak bunlar hem çok pahalı hem de Türkiye’ye gelmesi uzun vakit almaktadır. Plc Tip D bu iş için son derece uygundur. 8 adet giriş 12 adet çıkışlı model seçildiğinde çıkışları dilediğiniz akımlarda (max 5,6 amp) kullanabilirsiniz. Ayrıca çıkışlarda her türlü koruma ve geri besleme diyotu’da mevcuttur. Bu şekilde valfleri hatta 24v dc motorları direkt olarak sürmeniz mümkündür.

Plc modellerinin ve operatör panellerinin tamamı otomasyon işleriniz için remote giriş çıkış olabilmektetir. Genellikle plc üreticileri büyük sistemler için remote IQ modülleri üretmektedir. Fakat küçük otomasyon cihazları için bu modüllerden üretmemektedirler. Oysa bir çok küçük otomasyon işi için uzun mesafelerde kablo çekme ihtiyacı olabilir. Bu durumlarda Plc modüllerimizi kullanabilirsiniz. Tüm modellerimizde RS232 ve RS 485 standart olarak bulunmaktadır.

Standart RS232/RS485 konvertörler birebir dönüştürme yapmaktadırlar. Bazı özel durumlarda çevrilen data buffer’a alınıp farklı bir protokolde veya içerisine başka datalar eklenerek transfer edilme ihtiyacı olabilir. Bu durumlarda Plc modüllerini kullanabilirsiniz. Plc bir portundan okuyup diğer portundan yazacak ve arada bir çok başka işler yapabilecek kabiliyettedir. Tüm modellerimizde RS232 ve RS 485 standart olarak bulunmaktadır.

Fultek Modbus Rtu Server ile enerji analizör cihazlarınızdan tüm verileri alıp Excel formatında izleyebilirsiniz. Ayrıca bu veriler günlük olarak kaydedilecektir. Bu kayıtlar Merkezi bilgisayar sisteminizde toplanıp tüm kullanıcıların erişmesini sağlanabilirsiniz. Üstelik bu işlemlerin yapılması için her hangi bir program yazılmasına gerek yok. Yapılması gereken sadece Fultek Modbus Rtu Server program ayarlarının ve Excel sayfasının dizayn edilmesidir. Neredeyse tüm enerji analizör cihazlarında Modbus Rtu protokolü vardır. Mevcut cihazınızın adres ve registers no’sunu girmeniz yeterli olucaktır. Doğalgaz sayaçları, Su sayaçları ve Buhar sayaçları’da Modbus çıkışı vermektedirler. Sisteminize bunlarıda eklediğinizde Tam bir enerji monitoring software’ınız olacaktır. Hatta topladığınız bu bilgilerden bazı ikazlar üretip çıkış almanızda sonderece kolaydır. Bu sisteme buhar basıncı gibi sizler için önemli olan diğer bilgileride eklediğinizde  Mükemmel bir hata önleme sisteminizde olacaktır.

Fultek Modbus Rtu Server ile ürünlerinizin performans ve ömür testlerini yapabilirsiniz. Modbus ile çalışan her türlü ölçü aletiniz sadece registers nolarını yazarak sahip oldukları bilgileri Fultek Modbus Rtu Server  programı ile Excel’e transfer edecektir. Böylece test raporlarınızı dilediğiniz formatta Excel’de hazırlayabilir ve yazıcı çıktısı alabilirsiniz. Mevcut sensörleriniz modbus çıkışı yoksa plc modüllerimizi kullanabilirsiniz. Tüm plc modüllerimiz tak kullan özelliğinde modbus çıkışı vermektedir. Ayrıca Excel’de test prosedürleri belirleyip reçete oluşturabilirsiniz. Böylece Excel’de oluşturduğunuz adımlar sırasıyla uygulanıp çok aşamalı testler oluşturabilir ve bunların sonucunu data ve grafik olarak Excel’e kaydedebilirsiniz.

Fultek Modbus Rtu Server ve Tip A modülümüz ile Müşterimiz her hangi bir kod yazmaksızın ve programcı kullanmaksızın kendisinin gerçekleştirdiği bir projedir. Tesisindeki tankların Sıcaklık,Seviye ve Basınç bilgilerini Excel ortamında oluşturduğu scada sisteminde anlık olarak takip edebildiği gibi otomatik olarak kayıt tutmakta ve tanklarında bulunan ürünlerin her türlü bilgisine geriye dönük erişebilmektedir. Böylece paketleme aşamasında ve satıştan sonraki dönemde ürün kalitesindeki değişimlerin hangi prosesin sonucu olduğunu ,proses süresince oluşan aksilikleri öğrenme imkanına kavuşmuştur.Bu otomasyon işini ise Microsoft Excel Kullanmayı bilen firmanın elektrikçisi gerçekleştirmiştir. Hedefimiz programcılara olan ihtiyacı azaltmak değildir. Aksine programcıların zor işleri gerçekleştirmesi kolay işlerde ise üreticilerimizin uygun fiyatla,hızlı, flexible çözümler bulabilmesidir. Böylece üreticiler ürün kalitelerini artırmak için bol sıfırlı bedeller ödemeden proses takibini gerçekleştirecek. Böylece ülkemiz daha kaliteli ürünleri düşük maliyetlerle üreten tesislere kavuşacaktır.

İplik üreten firmanın sipariş ve üretim takibi yapabilmesi için hazırladığımız software, Üretim bilgilerini makinelerden otomatik olarak almaktadır. Makinelere monte edilen fotoseller aracılığı ile bilgiler Plc Tip D modülümüze oradanda Modbus Rtu ile Scada programımıza gelmektedir. Program Dat.Net platformunda oluşturulmuştur. Farklı üretim tesislerine uygulanması ise oldukça kolaydır. Programın demosunu yükleme merkezinden indirebilirsiniz. Kullanım kılavuzunu indirmek için buraya tıklayın. Programın demosunu yükleme merkezinden indirebilirsiniz.

Bu projede Shell Derinece tesisi için üretilmiştir. Ayrıntı bilgi için burayı tıklayınız.
