Operatör Panelleri

Metin Kutusu: Made in Turkey

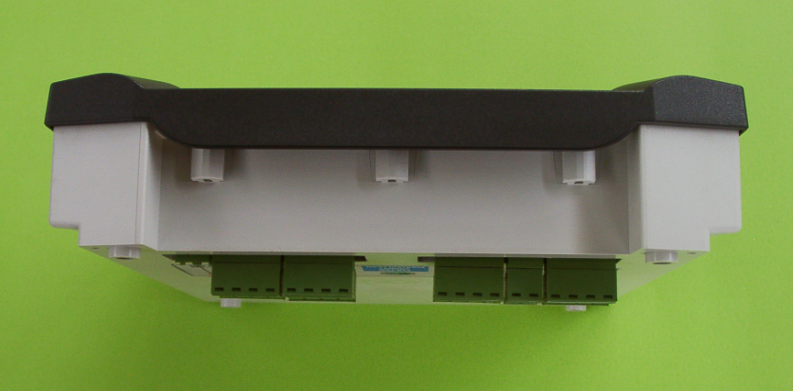

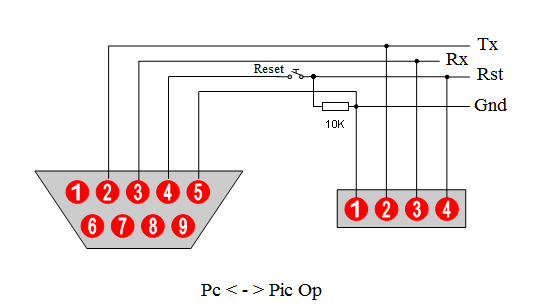

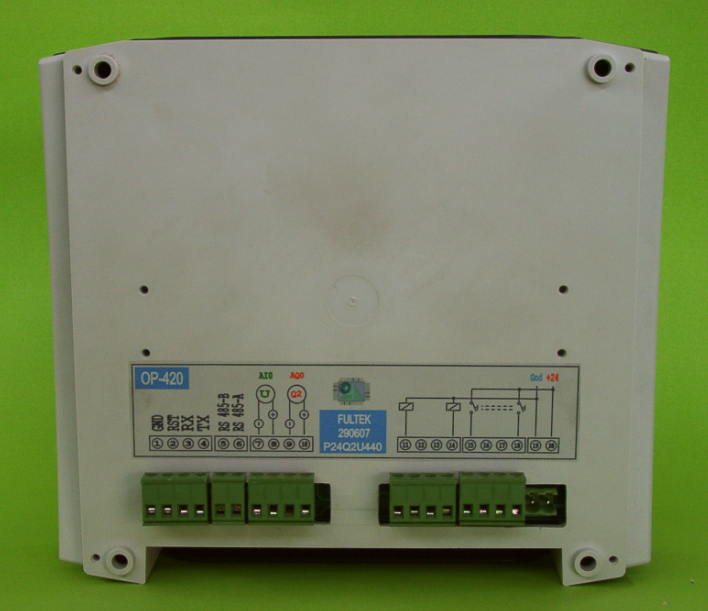

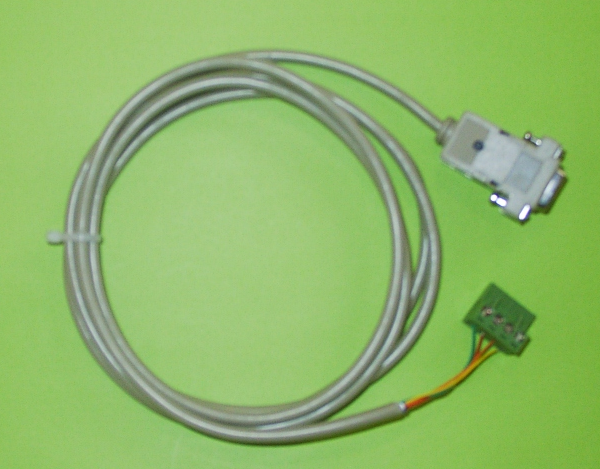

Metin Kutusu: Standart özellikler: 4x20 karekter Lcd. Pic18f452 mp, 32 K. prg.memory, 1536 byte Ram, 256K Eeprom, 20 veya 40 Mhz.Gerçek zaman saati.Modülün diğer modüllerle veyahut başka cihazlarla haberleşmesi için 2 adet seri portu mevcuttur. Rs232, Rs485. Modül beslemesi Dc 24v veya AC 220v olabilir. Dc tiplerde besleme geriliminin ters bağlanmasına karşı koruma mevcuttur.Tüm modellerde kısa devre koruması mevcuttur Ancak uzun süreli kısa devreler modüle zarar verecektir.Bu sebeple mutlaka sigorta üzerinden beslemesi yapılmalıdır.Lcd kontrans ve parlaklık ayarı software’dan yapılmaktadır. Ekran koruyucu fonksiyonu mevcuttur. Tüm butonlar mebran key-board değil gerçek butondur. Lcd ekran boyutu 4x20 karekter’dir. Seçilebilir Özellikler: 12 adet porttan 8 adedi dijital giriş/çıkış portu, 4 adedi analog giriş/çıkış portu olarak seçilebilmektedir.Ac 220v veya Dc 24v olarak besleme tipi seçilebilir.Ayrıca Water prof veya standart gövde seçilebilir. Dijital Giriş/Çıkışlar: 8 adet kuvvetli akım giriş/çıkış portu bulunmaktadır.Bu portlar belli bir sistem içerisinde giriş,çıkış olarak seçilebilir.8 kanal 24v dijital çıkış,4 kanal 24v dijital çıkış veya tüm kanallar dijital input olabilir. Her 4’lü 24v dijital çıkış kanalı yerine 2 adet röle çıkış kanalıda seçilebilir. 24v Dijital Çıkışlar: Her çıkış kanalından 2,6 amp sürekli akım çekilebilir. Klemenslerde yan yana bulunan çıkış kanalları paraler bağlanılarak çekilen akım artırılabilir 2 kanal paraler bağlandığında 3,7 amp dört kanal paraler bağlandığında 5,3 amp’e kadar akım artırılabilir. Farklı gruplarda bulunan çıkışlar paraler bağlanamaz.Her kanal 6,5 amp’den sonra ve 2 ms içerisinde kısa devre korumaya geçecektir.Ayrıca çıkışlarda termik korumada mevcuttur,Bir sebepten dolayı aşırı sıcaklık oluştuğunda kısa devre algoritmasındaki senaryo tatbik edilir.Tüm çıkışlarda elektrostatik geri besleme diyotu mevcuttur. Çıkışlara motor,valf,lamba,kontaktör vs. Direkt olarak bağlanabilir. Röle Çıkışlar: 250v. ,6amp bağımsız röle mevcuttur,Her röle kontağını farklı fazlardan besleye bilirsiniz. Çıkışlara motor,valf,lamba,kontaktör vs. Direkt olarak bağlanabilir. Her hangi bir koruma mevcut değildir.Mutlaka her röle kontağı uygun akımlı sigorta üzerinden enerji almalıdır. Aksi taktirde kısa devre durumunda röle kontağını veyahut elektronik devreleri patlatacaktır. Dijital Girişler: 20-28v dc izolesiz ve 5 ma akım ile çalışır. Analog giriş/çıkışlar: 4 adet zayıf akım giriş/çıkış portu bulunmaktadır.10 bit 4 adet,10 bit 2 adet + 20-22 bit bir adet, 20-22 bit 2 adet analog giriş secilebilir. 20-22 bit analog girişler yerine 12 bit analog çıkışta seçilebilir. Analog girişler 10 bit: 0-10v, 0-5v, 0-20 ma, 4-20 ma. Tiplerinde seçim yapabilirsiniz.Maksimum 4 adet analog giriş seçilebilir.Analog giriş direnci 0-10v = 500 ohm, 0-5v = 250 ohm, ma = 250 ohm’dur.Saniyede max=5000 örnek alınabilir. Analog girişler 20-22 bit: Analog girişler 22 veyahut 20 bit çözünürlüktedir, 22 bit seçildiğinde saniyede max=15 örnek alınabilir, 20 bit seçildiğinde saniyede max=60 örnek alınabilir.0-24v, 0-10v, 0-5v,0-500mv ,0-50mv, 0-20ma, 4-20ma, 0-1amp, 0-5amp, Termokupul, Pt100, Pt1000, Loadcell. Tiplerinde 2 kanal içinde seçim yapabilirsiniz. Loadcell sectiğiniz takdirde kanallardan birini mutlaka 0-50mv çıkış olarak seçmelisiniz.0-24v = 57k, 0-10v= 23k, 0-5v=12k, 0-500mv= 2,1k, 0-50mv=1k, ma=22ohm, 0-1amp=0,5ohm, 0-5amp=0,1 ohm iç dirence sahiptir.pt100 ve pt1000 üzerinden max=0,2ma akım geçirir. Voltaj ve akım girişlerinde girişi üreten kaynak ile modülün gnd veyahut +24v ilişkisi yok ise ortak gnd yapmak zorunda değilsiniz ancak Bir başka cihaz üzerinden bu iki cihaz arasında elektriksel bağlantı varsa gnd’leri ortak yapmak zorundasınız aksi taktirde iki cihaz arasında potansiyel farkın değişmesi ile okunan analog değerler değişebilir. Analog Çıkışlar: 12 bit Çözünürlüktedir.,0-10v, 0-5v, 0-500mv, 0-50mv, 0-20ma, 4-20ma tiplerinde 3. ve 4. kanallar için seçebilirsiniz. Kısa devre durumunda max=40ma akıma izin verilir. Fakat uzun süre kısa devrede kalma ihtimaline karşı sigorta kullanılmasını tavsiye ediyoruz.minumum yük dirençleri 0-10v=10k, 0-5v=5k,0, 500 mv=1k 0-50mv=500ohm. Max yük dirençleri ma=600ohm Tüm dijital giriş/çıkışlar ve 10 bit analog girişler gnd’leri ortak olmak zorundadır.

Proses,Makine Otomasyon ve Scada yazılımları. Plc,Operatör panel ve Driver üretimi.

F
U
L
T
E
K

ANALOG İNP./OUT.TİPLERİ
Kanal Tipleri	Sembol
10 bit Inp 0-10 v =	1
10 bit Inp 0-5 v =	2
10 bit Inp 0-20 ma =	3
10 bit Inp 4-20 ma =	4
20 bit Inp 0-10 v =	A
20 bit Inp 0-5 v =	C
20 bit Inp 0-500 mv =	D
20 bit Inp 0-50 mv =	F
20 bit Inp 0-20 ma =	G
20 bit Inp 4-20 ma =	H
20 bit Inp 0-1 amp =	I
20 bit Inp 0-5 amp =	L
20 bit Inp Pt-100 =	M
20 bit Inp Pt-1000 =	O
20 bit Inp Termokupul J =	J
20 bit Inp Termokupul K =	K
20 bit Inp Termokupul T =	T
20 bit Inp Termokupul E =	E
20 bit Inp Termokupul B =	B
20 bit Inp Termokupul R =	R
20 bit Inp Termokupul S =	S
20 bit Inp Termokupul N =	N
20 bit Inp Loadcell =	P
22 bit Inp Loadcell =	U
12 bit out 0-10 v =	Q1
12 bit out 0-5 v =	Q2
12 bit out 0-500 mv =	Q3
12 bit out 0-50 mv =	Q4
12 bit out 0-20 ma =	Q5
12 bit out 4-20 ma =	Q6
YOK =	X

GÖVDE TİPİ
Gövde Tipleri	Sembol
Standart	P

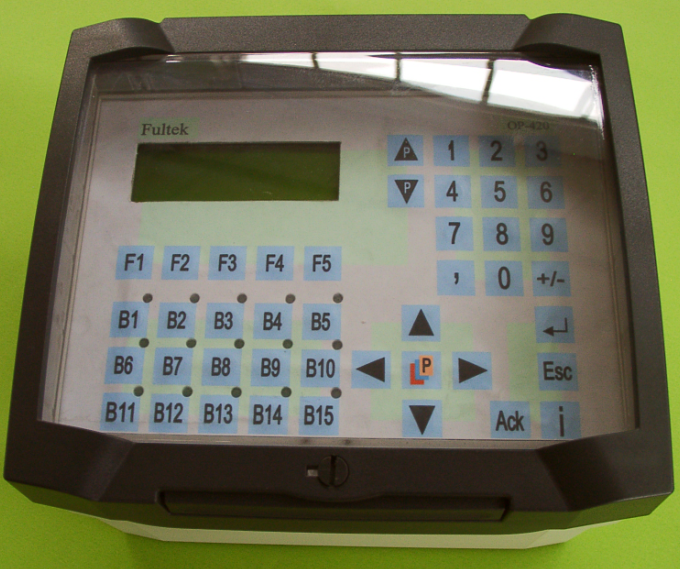

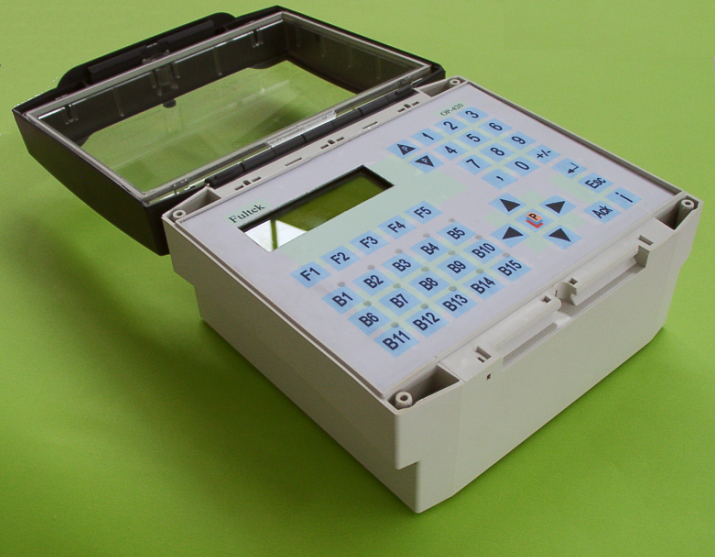

Water prof	WP

OPERATÖR PANELLERİ
Kart Tipi	Besleme	1.Kanal Inp/Out Tip	2.Kanal Inp/Out Tip	Dijital input	Dijital output	Röle output	ÜRÜN KODU	FİYAT
P	24	X	X	8	0	0	P24XX800	300 USD .
P	24	A	X	8	0	0	P24AX800	310 USD .
P	24	A	B	8	0	0	P24AB800	320 USD .
P
