Kullanım kılavuzu:

Pt100,Pt100,Ntc,Ptc kalibrasyonu: Kalibre etmek istediğiniz cihazdan gelen kabloları simülatöre bağlayın ve cihazın özelliğine göre minimum ve maksimum değerleri simülatörden oluşturun. Dört veya üç kablolu bağlantıda simülatör konektörü üzerinde kabloları birleştirin. Bu kanaldan geçirilebilecek maksimum akım 40 ma’dir.

0-10 volt kalibrasyonu: kalibre etmek istediğiniz cihazdan gelen (+) ve (-) kablolarını simülatöre bağlayın. Voltaj ayar potundan oluşturacağınız voltajı cihaz üzerinden okuyunuz. Volt kademesinde termokupul kalibrasyonuda yapabilirsiniz.Bu kanaldan çekilebilecek maksimum akım 40 ma’dir.

0-20 ma kalibrasyonu:  kalibre etmek istediğiniz cihazdan gelen (+) ve (-) kablolarını simülatöre bağlayın. Mili Amper ayar potundan oluşturacağınız akımı cihaz üzerinden okuyunuz. Ma potunu arttırdığınız halde Lcd ekranda akım yükselmez ise devreniz kopuk demektir. 20 ma akıma erişebilmek için akım hat direnci 650 ohm’dan küçük olmalıdır.

Not: Lcd ekran Voltaj ve Mili amper devresinde direkt olarak çıkış değerlerini ölçer ve gösterir. Voltaj ve akım ölçüm devresi 2.097.151 count’dur. Ölçü aletleri böyle bir hassasiyete sahip değildir. Biz cihazı %0.01 hassasiyet ile kalibre ediyoruz. Sizlere ise bu doğruluğun onda birini garanti ediyoruz.  Voltaj için 10 mv,Akım için 0,02 ma.Bu değerler 25 °C için geçerlidir. Kalibrasyon işlemlerimiz modül’e enerji verildikten 30 dakika sonra yapılmaktadır. Bu süre içerisinde tüm elektronik malzemeler nominal sıcaklığına ulaşmaktadır.

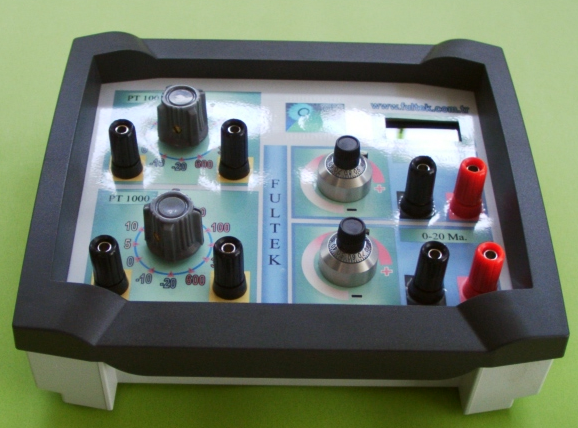

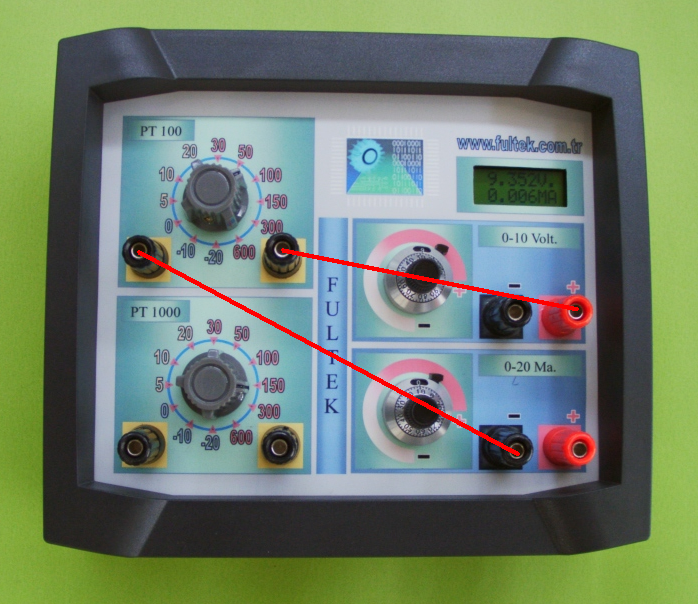

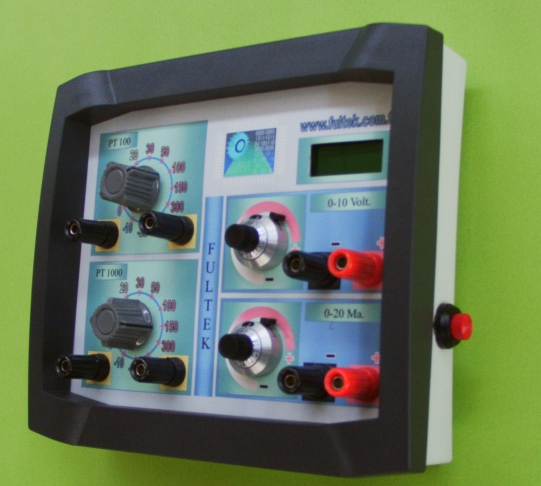

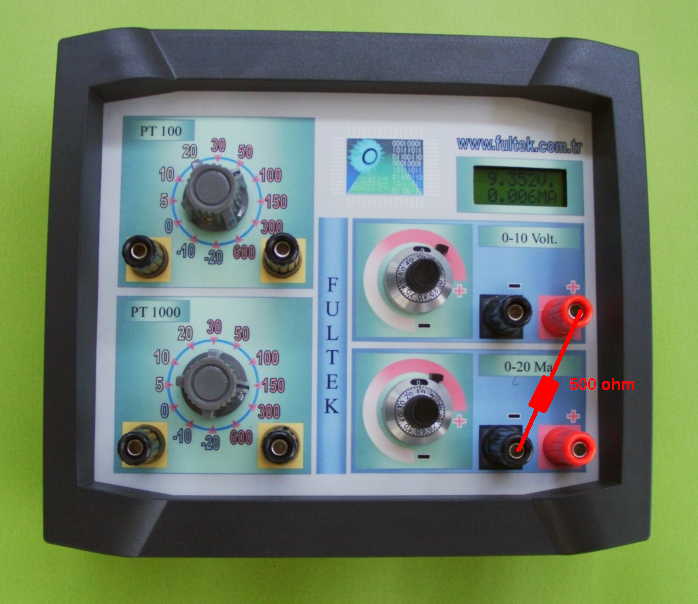

Simülatörün kalibrasyonundan şüphelenildiğinde yapılması gerekenler: Genelde ölçü aletleri Voltaj ölçümleri daha doğrudur. Doğruluğuna inandığınız ölçü aleti ile simülatör voltaj çıkışını 10 volt’a ayarlayın. Lcd ekran ile karşılaştırın. Böylece Voltaj kısmındaki hatayı bulmuş olursunuz. Voltaj çıkışı (+) ucuna düşük töleranslı 500 ohm direnç bağlayınız. Bu test için biz %0,01 hassasiyetli direnç kullanıyoruz. Direncin diğer ucunu Ma (-) ucuna bağlayınız. Lcd ekran mili amper kısmında 19,798 ma görmelisiniz.(500 ohm sizin bağladığınız direnç + 5,1 ohm akım ölçüm direnci.) Son olarak Pt100, Pt1000, Ntc, Ptc için kalibrasyon kontrolü yapalım. V.çıkışının (+) ucunu Pt100 konektörüne bağlayın. Pt100 çıkışını ma kısmının (-) ucuna bağlayın. Pt100 kademelerini sırayla tarayın ve lcd ekranda okuduğunuz voltaj ve mili amperi kaydedin. R = hesaplanan direnç   R = (Mv / Ma) - 5,1 Bulduğunuz direnci aşağıdaki tablo ile karşılaştırıp kalibrasyon kontrolünü gerçekleştirebilirsiniz.  Aynı yöntemle tüm direnç sistemin testini yapabilirsiniz. Böylece simülatörün kendi kendini kontrol etmesi sağlanmış olur. Başka yöntemlerle simülatörü hassas olarak test etmeniz mümkün değildir. Ölçü aletlerinin voltaj kısmı neredeyse tam bir doğrulukla çalışıyor. Bu teste buna ve 500 ohm’luk dirence güvenerek kalibrasyon test edilmektedir.  Biz kalibrasyonlarımızda ölçü aleti kullanmıyoruz. İlk önce %0.01 doğrulukta 10 v referans voltajı üretiyoruz. Daha sonra %0.01 hassasiyette 500 ohm direnç ile ma kademesini kalibre ediyoruz. En son olarak kalibre edilmiş volt ve mili amper kademesi ile direnç kademelerini kalibre ediyoruz. Kalibrasyon aletinizi belli periyotlarda kalibre ettirmelisiniz. Kalibrasyon ücreti 100 usd’dir.

Sadece Pt100 için. %0.01 doğrulukta cihaz yapmaktayız. Fiyat farkı 500 usd’dir.
