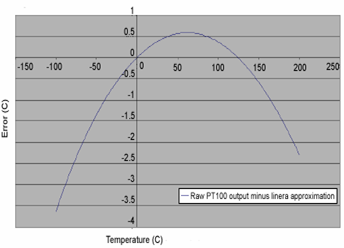

Pt100 (Platinum Resistance) lineer olsada %100 lineer değildir. Bu bölümde nasıl linear yapılacağını anlatacağız. RT = R0(1 + A*T + B*T² + C*(T-100)*T³) A = 3.9083 E-3 B = -5.775 E-7 C = (-4.183 E-12 Sıfır C altında) veya (0 sıfır derecenin üstünde) Bu formül ile pt100’deki hata hesaplanır. Aşağıdaki grafikte görüldüğü gibi farklı değerlerde farklı hatalar mevcuttur. Bu hatanın giderilmesi için sabit sayı Yöntemini kullanacağız.Örneğimiz –200 ila 850 C° Arasında 20 sabit sayı kullanarak pt100’ü lineer Hale getireceğiz. Pic Plc Tip A cihazı Pt100 0 C° De iken 398720 sayısını üretir. Bu sayıyı 39.872’ye Bölersek direnci hesaplamış oluruz. Pt100 0C° 100 ohm dirence sahiptir. 20 adet sabit sayı ve çarpan sayısı Elde etmeliyiz. Bulduğumuz bu çarpanların Hangisinin kullanılacağı okunan değerin Bulunduğu Direnç değerine göre hesaplanır.
