Scada

Her türlü otomasyon işinizde insan ara yüzü olarak kullanabileceğiniz WinTr scada 2009 yılından itibaren yüzlerce projede kullanılmıştır. Scada programı standart scada programlarının tüm kaabiliyetlerine sahip olmakla birlikte script fonksiyonlarının tüm dat.net komutlarını desteklemesi sayesinde ulaşılması güç bir başarıya imza atmıştır.

SCADA PROGRAMI -SCADA SİSTEMLERİ

Visual basic ve C sharp scriptleri ile neredeyse script fonksiyonu içersinde ikinci bir scada yazılabilir. Scada dat.net platformunda geliştirilmiştir. Bu sayede scada sayfaları Windows 95 görünümünden kurtulup Win 7 görünümü kazanmıştır. Her yıl Windows tarafından birinci seçilen Chart ve Gauge nesneleri ile inanılmaz güzellikte görsel nesneler oluşturabilirsiniz.
WinTr Scada Broşürünü buradan indirebilirsiniz. SCADA PDF
Sizlere daha iyi hizmet verebilmek için Wintr Scada hakkındaki tüm sorularınızı yeni bloğumuzda cevaplıyoruz. Kategoriler halinde sorularınızı sorabilir, daha önce sorulmuş sorular ve cevapları hakkında yorum yapabilirsiniz. Sitemizi denemek için tıklayınız. http://www.wintr.com.tr/

Son sürüm 5.4.4(20/05/2016):  WinTr Scada Versiyonları hakkında daha fazla bilgi edinmek için bu linke tıklayınız. http://www.fultek.com.tr/blog/2014/02/06/wintr-scada-yenilikler/

SCADA

Scada

Scada



Standart Özellikleri:
  • Development ve Runtime olarak iki farklı ürün satın almanıza gerek yok. Her ikiside tek paket içerisinde satılmaktadır.
  • Symbol factory. Daha fazla bilgi için Www.symbolfactory.com sayfasını ziyaret ediniz.
  • Cutaway. Daha fazla bilgi için Www.symbolfactory.com sayfasını ziyaret ediniz.
  • Dundas Chart(Professional versiyonu). Daha fazla bilgi için Www.dundas.com sayfasını ziyaret ediniz.
  • Dundas Gauge. Daha fazla bilgi için Www.dundas.com sayfasını ziyaret ediniz.
  • .Net Nesneleri
  • Alarmview
  • Eventview
  • Recipe
  • ActiveX ve .Net component desteği.
  • Server & Client çalışma.
  • Rapor modülü.
  • Vb Script, C# Script Senkron ve asenkron çalışma modu.
  • SQL Server 2005 4 GB ile sınırlıdır. Tablo sayısında sınırlama yoktur. Her tabloda 950 Tag historical olabilir.
  • Opc Client.

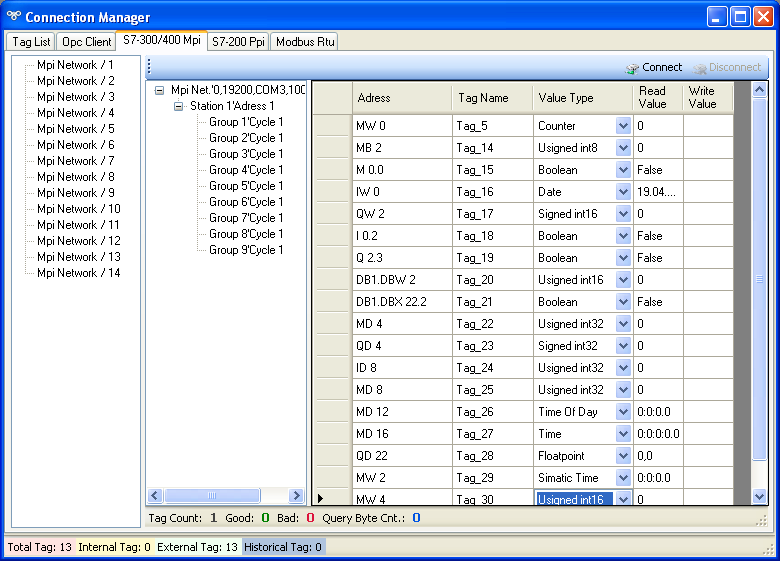

İletişim kabiliyeti: Opc ClientS7 MpiS7 Ppi, Profinet, Modbus Rtu/Tcp Ip, Host-Link (Omron), Fins Ethernet(Omron), Mewtocol(Panasonic)  Slq Server Input/OutputE-mail, Sms(Gsm Message)

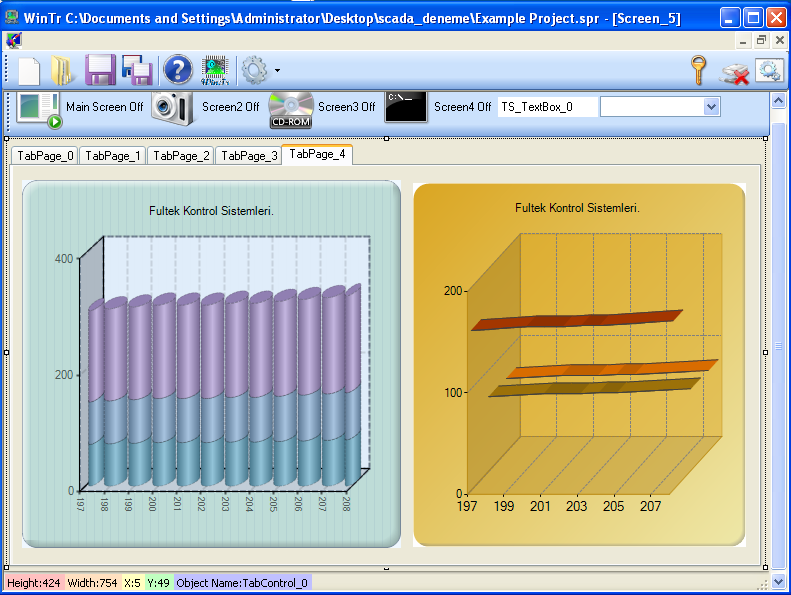

Görsel nesneler: Chart(Real Time,Historical,Pie,Line,Bar,3D),  Gauge(Circular,Numeric,Linear,Knob)Symbol FactoryCutaway, AlarmviewRecipeview.Net Object.(ButtonCheckBoxRadioButtonComboboxNumericUpDownHorizantal ScroollBarVertical ScrollBarProgressBarDatagridviewDateTimePickerTabControlGroupBoxPictureBoxTextBoxToolstrip, Invisible Button, AvtiveX, .Net component)

Satış  şekli:

WinTr Scada External tag sayısına göre satılmaktadır. External Tag’lar Opc, S7Mpi, S7Ppi, Profinet(S7 1200, S7 300/400), Modbus Rtu ve SQL Server 2005 Tag’larıdır. Internal Tag’lerde bir kısıtlama yoktur. Toplam Tag sayısı 65534 ile sınırlıdır. Tag’lerin historical olmasındada bir kısıtlama yoktur.

WinTr scadanın diğer scadalardan temel farklılığı nedir? Niçin tercih etmeliyiz?
  • WinTr Scada 3 yıl ücretsiz upgrade garantisi ile satılır.
  • WinTr Scada development ücretsizdir, runtime ve development birlikte satılır.
  • WinTr Scada kullanıcılarına süresiz ücretsiz teknik destek verilir. (Türkiye haricinde e-mail ile)
  • WinTr Scada demo ile projenizi tamamlar ve müşterinize teslim edeceğiniz zaman lisans satın almanız gerekir. (Demo lisans ile sadece symbol factory ilk symbol kullanılır.)
  • Diğer scada programlarının büyük çoğunluğu Dot Net platformunda hazırlanmamıştır. Dot Net platformu 2003 yılında çıkmıştır. Oysa WinTr Dat net 2008 ile hazırlanmıştır. Bu sayede geliştirilmesi son derece kolaydır. Ayrıca Windows 7 ve daha sonra çıkacak işletim sistemlerinede uyumludur. Tüm yeni işletim sistemleri Dat net frame work uyumlu olarak çıkarılmaktadır.
  • Diğer scada programlarında bulamayacağınız bir çok Dot net nesnesini kullanımınıza sunmaktayız. Böylece scada projeniz Windows 95 görünümünden kurtulup vista görünümüne ulaşır.
  • 2009 yılının ödüllü chart nesnesi olan dundas chart’ı ve gauge’yi hizmetinize sunuyoruz. Bu çeşitlilik ve görsellikte grafik nesnelerini kullanan tek scada programıdır.
  • Sql Input/Output tagları ile WinTr scada değişkenlerine erişmek son derece kolaydır. Hazırlayacağınız diğer programlar ile erişebileceğiniz gibi internet browser programları veya excel ile’de sonderece kolay bir şekilde erişebilirsiniz. Bir çok scada programı excel’e veri aktarımı gerçekleştirir. WinTr’de bunu yapmaktadır. Ancak burada anlatılan farklı bir erişim yöntemidir. Bu yöntemde scada hiç bir zaman excel’e erişmez excel makro’su ile excel scada’ya erişir.
  • Vb ve C# scriptleri ise başlı başına farklı çalışırlar. Scada programları script fonksiyonlarında belirli fonksiyonların kullanımına izin verirken WinTr tüm engelleri kaldırır ve neredeyse dot net ile program yazıyormuş gibi bir çok işlemi script ile yapmanıza izin verir.
  • Scritpler ile scada tagları haricindeki scada bilgilerine erişmek ve bu değişkenler üzerinde işlem yapmak da mümkündür. Bu tür ihtiyaçlar oluştuğunda müşterilerimize ücretsiz olarak bilgi vermekteyiz. Müşterilerimizin ihtiyac duyduğu scriptleri bazen ücretli, bazen ücretsiz olarak hazırlıyoruz.
  • Script’ler ilk seferinde compile edilir ve .net dll olarak kaydedilir. Ve bundan sonra direkt olarak çalıştırılır. Böylece daha hızlı çalışması sağlanır. Çok büyük işlemler bile script içersinde çok hızlı olarak çalıştırılır.
  • Bir çok scada programında buton veya başka bir nesne ile çalıştırılabilecek fonksiyon sayısı sınırlıdır. Oysa WinTr ile 256 fonksiyon çalıştırabilirsiniz. Hatta bu fonksiyonları bir alarmın oluşması veya silinmesi ile çalıştırabilirsiniz.
  • WinTr server ve client fonksiyonu ile binlerce WinTr scada birbirine tam veya kısıtlı erişim sağlayabilir.
  • S7 Mpi, Ppi, Profinet, Host-Link ve modbus rtu ile otomasyon cihazlarına opc server olmaksızın bağlanılabilir.
  • E-mail ve Sms ile belirlediğiniz durumlarda mesajlar gönderilir.
  • Katagorilere ayrılmış reçete sayesinde bir çok farklı reçete algoritması oluşturabilirsiniz.
  • Versiyon 2.0.0 ile kazanılan real time çalışma ile anlık veri takibi ve kontrolü gerçekleştirilir.
  • Yüksek tag sayısında Runtime’e ilk geçiş yavaş olmakla birlikte sonrasında tüm nesneler interrupt olarak birbirlerine bağlanır ve sadece değer değiştiğinde çalışan fonksiyonlar haline gelir. Böylece yavaş bilgisayarlarda bile çok yüksek tag sayısı olan projeler yapabilirsiniz. Yüksek tag sayısından kastımız 20000 tag ve üstüdür.
  • Scada sayfalarında bir çok resim dosyasının yanında gif dosyalarınıda kullanarak hareketli resim uygulamaları yapılabilir.
  • Tüm bu üstün özellikler düşük ücretler ile kullanımınıza sunuyoruz.

Not:    Çok fazla olmasada yinede dünyada bir çok scada programı mevcut. Her programcının en iyi bildiği programı kullanmayı tercih etmesi gayet doğal. Bir gün en iyi bilinen scada programının WinTr olacağını ümit ediyoruz. Şimdiden bu avantajları elde etmek istemezmisiniz?

WinTr Scada piyasaya çıktığı 01-02-2009 dan itibaren 120 güncelleştirme yapıldı ve sürekli geliştiriyoruz. Ayrıca son derece ayrıntılı help sayfaları hazırladık. Help sayfalarını görseller ve eğitim videoları ile destekledik. Sayfanın devamında bu videoları görebilirsiniz.

Şimdilik kullanımınıza sunduğumuz imkanların bizi tercih etmeniz için yeterli olacağını ümit ediyoruz.

Daha fazla scada resimleri için buraya tıklayınız.

Download:





Üye Girişi Kayıt Ol! Scada Yardım Sayfaları İlk Scada Projesi Videosu Scada Genel Özellikleri Video Scada Rapor Oluşturma Video Scada Printer Kullanımı Video Scada Server Client Video Scada Web Server Video







Videolar için gerekli codec dosyasını buradan indirebilirsiniz.

videoDownload:İlk Scada Projesi , Scada Genel Özellikleri , Scada Rapor Oluşturma , Scada Printer Kullanımı , Scada Server Client , Scada Web Server



YoutubeYou Tube: İlk Scada Projesi , Scada Genel Özellikleri , Scada Rapor Oluşturma , Scada Printer Kullanımı , Scada Server Client , Scada Web Server



Model ve Fiyatları:

Function Starter Basic Proffesional Ultimate
Development & Runtime Var Var Var Var
Realtime & Historical Trend Var Var Var Var
Gauge Var Var Var Var
.Net Component Object Var Var Var Var
Cutaway Var Var Var Var
Symbol Factory Var Var Var Var
Alarm Management Var Var Var Var
Vb & C# Script Var Var Var Var
Database Support (4 gb.) Var Var Var Var
Opc Client Var Var Var Var
Plc Communication Driver   Var Var Var
Recipe   Var Var Var
Reporting     Var Var
Sms     Var Var
E-mail     Var Var
Printing (Barcode)     Var Var
Barcode Reader     Var Var
Excel Support     Var Var
Pdf Support     Var Var
Schedule(Zamanlanmış Görevler) Var Var
WinTr Server & Redundant       Var
Web Server (Limitli*)       Var
EventView       Var
ActiveX, Dll, .Net component Support       Var

 * Web Server ile kontrol edilen nesneler: Button, Checkbox, Radio Button, Picturebox, SymbolFactory, Cutaway, Drawing, invisible Button, Textbox, Numericupdown, Horizantal Scrollbar, Vertical Scroolbar. Diğer nesneler ile sadece izleme yapılabilir.

Tag Starter Basic Professional Ultimate
64 128 Usd. 228 Usd. 478 Usd. 728 Usd.
128 256 Usd. 356 Usd. 606 Usd. 856 Usd.
256 512 Usd. 612 Usd. 862 Usd. 1112 Usd.
512 768 Usd. 868 Usd. 1118 Usd. 1368 Usd.
1024 1024 Usd. 1124 Usd. 1374 Usd. 1624 Usd.
2048 2048 Usd. 2148 Usd. 2398 Usd. 2648 Usd.
8192 4096 Usd. 4196 Usd. 4446 Usd. 4696 Usd.
65535 XXXX XXXX XXXX 8192 Usd.
Sınırsız XXXX XXXX XXXX 16384 Usd.



 Diğer Ücretler:

  • Dongle ücreti 25 Usd. Her scada lisansı için bir adet alınmak zorundadır. Yukarıdaki fiyatlara bu ücreti eklemelisiniz. Örneğin 1024 Tag Ultimate 1624 Usd + 25 Usd = 1649 Usd.
  • Scada tip veya tag sayısı artırımı mevcut lisans ücreti ile yeni lisans ücreti arasındaki fark kadardır. Yeni versiyon ile birlikte lisans artırım işlemleri adınıza hazırlanmış uygulama ile yapılmaktadır. Bu uygulamının hazırlanması için 50 usd ek ücret alınacaktır.
  • (Redundant) İki farklı bilgisayarın tam olarak yedekli çalışması için aynı tip ve boyut’da iki adet scada programı satın almalısınız. Server ve Client çalışma Redundant çalışma sisteminden farklıdır. Client seçilen Tag değerlerini server’dan okur. 64 tag’lık client 65534 Tag’lık server’ın tüm değerlerini okuyabilir. Client tarafında server üzerinden okunan tag’lar internal tag olarak değerlendirilir. Redundant ise iki bilgisayar birebir eş olarak çalışırlar. Bilgisayarlardan bir tanesi çalışmadığında tüm operasyon diğer scada tarafından aksamadan yürütülür.
  • WinTr scada lisansı satın aldığınız andan itibaren 3 yıl boyunca yeni versiyonları ücretsiz olarak kullanabilirsiniz. Bu sürenin sonunda yeni versiyona geçmek istediğinizde lisans bedelinin %50’sini ödeyerek üç yıl daha süre uzatılması mümkün olur. Yeni versiyonlara geçiş yapmaksızın ömür boyu kullanmanızda bir engel yoktur. Bu kısımda bahsedilen sadece yeni versiyonlara geçiştir.

Scada Eğitim Video: İlk scada projesi.
