Focus HMI

HMI – Dokunmatik Operatör Paneli

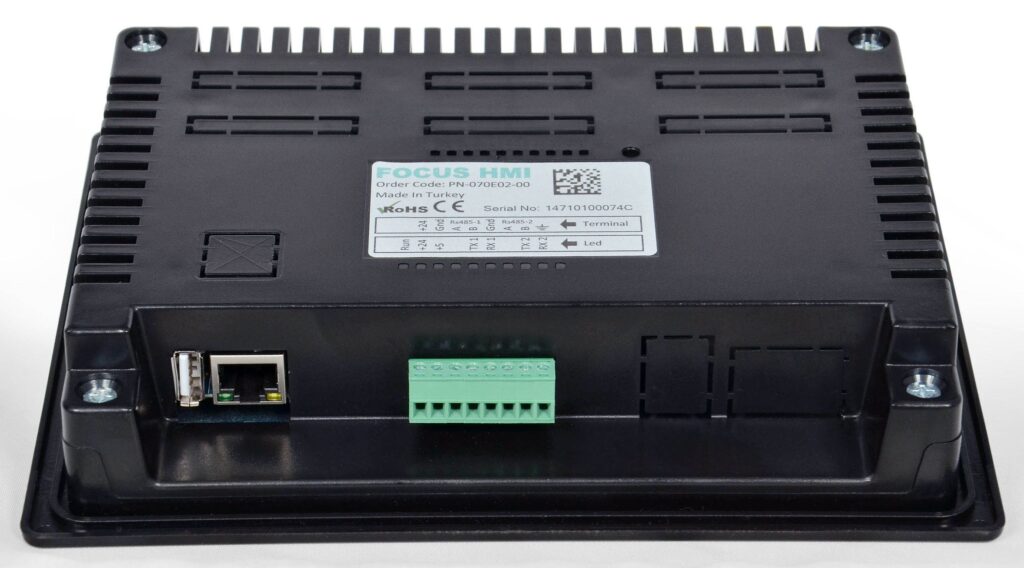

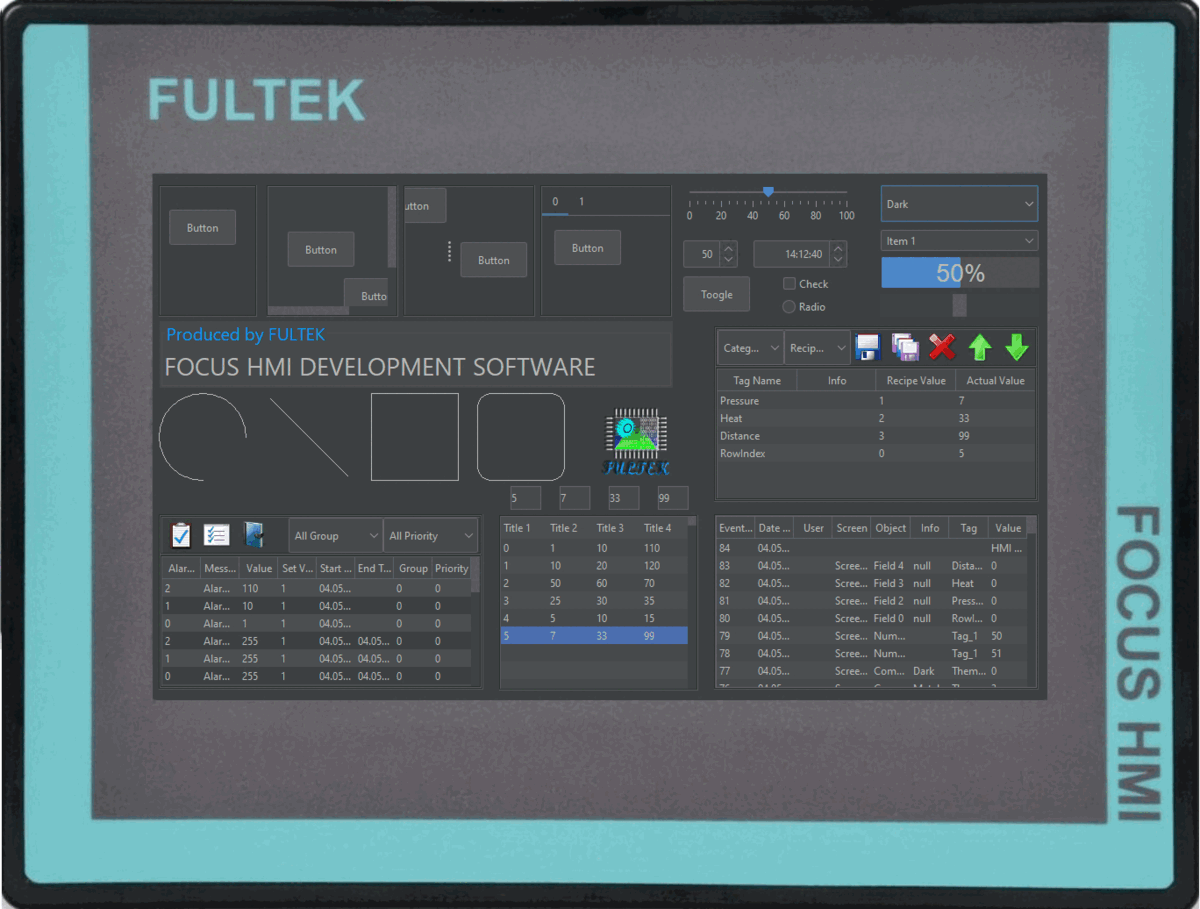

Focus HMI yerli üretim dokunmatik operatör panelidir. Tüm modellerde Ethernet ve bir adet Rs485 mevcuttur. Bazı modellerde iki adet Rs485 bulunur. USB port aracılığı ile çok sayıda seri port ekleyebilirsiniz. Ayrıca pek çok cihazı USB port ile kullanabilirsiniz, otomatik olarak tanıyacaktır. Programlamak için Focus HMI programı kullanılır. Focus HMI Linux(Armbian) işletim sistemine sahiptir. Focus HMI programı olmadan dokunmatik panel pc olarak da kullanabilirsiniz.

Dirençli
HMI
Kapasitif
Dirençli
Dirençli
HMI + PLC

Focus Hmi’nin Basic, Plus ve Profesyonel olmak üzere üç temel modeli vardır. Tüm modellerde Modbus RTU, Modbus TCP/IP, Profinet(Siemens), Hostlink(Omron), Fins Ethernet(Omron) ve Fulmatic 7 PLC haberleşme desteği vardır. Focus HMI etiket tablosundaki tüm değerleri Modbus TCP/IP Slave özelliği ile üçüncü cihazlar ile paylaşabilir. Çift yönlü okuma-yazma yapılabilir. Seri port sayısı yetmediğinde USB seri port ile genişletebilirsiniz. Focus HMI dört çekirdeğe sahip çok az sayıdaki HMI’lerden biridir. 1.2 GHz. işlemci ile sayfa geçişleri ve haberleşme son derece hızlıdır.

ÖzelliklerBasicPlusProfesyonel
MCUARM Cortex A7, 4 Core 1,2 GHzARM Cortex A7, 4 Core 1,2 GHzARM Cortex A7, 4 Core 1,3 GHz
Ram 7″
10.1″		512 MB. DDR3
1 GB. DDR3 		512 MB. DDR3
1 GB. DDR3 		1 GB. DDR3
Grafik İşlemci (GPU)Mali400MP2 @600 MHZMali400MP2 @600 MHZMali400MP2 @600 MHZ
Depolama Kapasitesi 7″
10.1″		8 GB SD
16 GB SD 		16 GB SD16 GB SD
Ekran tipiTFTTFTTFT
Çözünürlük 7″
10.1″		800 x 480
1024 x 600		800 x 480
1024 x 600		800 x 480
1024 x 600
Renk16.7 Milyon16.7 Milyon16.7 Milyon
Parlaklık 7″
10.1″		350 cd/m²
450 cd/m² 		600 cd/m²
1000 cd/m²		600 cd/m²
1000 cd/m²
Arka ışıkLed / 30000 h>Led / 30000 h>Led / 30000 h>
Dokunmatik 7″
10.1″		DirençliDirençli veya KapasitifDirençli veya Kapasitif
Ethernet10/100 Full10/100 Full10/100 Full
WifiYok. USB dongle ile eklenebilir.Yok. USB dongle ile eklenebilir. Realtek RTL8189ETV, 802.11 b/g/n
RS 485 7″
10.1″		1 adet
2 adet		2 adet2 adet
USB 2.01 adet1 adet3 adet
RTC 7″
10.1″		Yok
Var		VarVar
RTC Bekap Süper Kondansatör30 Gün30 Gün30 Gün
Buzzer 7″
10.1″		Yok
80 dB		80 dB80 dB
VNC ServerVarVarVar
FTPVarVarVar
Web ServerVarVarVar
Besleme20-28 V. DC.20-28 V. DC.20-28 V. DC.
Akım 7″
10.1″		0,25 Amp
0,40 Amp		0,30 Amp
0,50 Amp		0,30 Amp
0,50 Amp
Depolama Sıcaklığı
Çalışma Sıcaklığı		-20 ºC ile +60 ºC
0 ºC ile +50 ºC		-20 ºC ile +60 ºC
0 ºC ile +50 ºC		-20 ºC ile +60 ºC
0 ºC ile +50 ºC
Nem0..90 %RH0..90 %RH0..90 %RH
Boyut 7″
10.1″		209 x 159 x 40 mm.
295 x 208 x 43 mm. 		209 x 159 x 40 mm.
295 x 208 x 43 mm.		209 x 159 x 40 mm.
295 x 208 x 43 mm.
Kesim Boyutu 7″
10.1″		192 x 142 mm.
279 x 191 mm. 		192 x 142 mm.
279 x 191 mm. 		192 x 142 mm.
279 x 191 mm.
Ağırlık 7″
10.1″		550 gr.
1130 gr. 		560 gr.
1130 gr.		610 gr.
1130 gr.

Focus HMI’nin entegre Fulmatic 7 PLC’li modelleri de mevcuttur. Entegre PLC üzerinde maksimum 40 IO bulunur. Fulmatic 7 Remote IO modülleri ile 16384 IO kapasitesine kadar genişleyebilir. Entegre PLC Fulmatic SOFT PLC programı ile programlanır. PLC ve HMI elektriksel olarak tamamen bağımsızdır.

PLC Standart Özellikleri: 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus RTU ve TCP, 512 KB. dosya alanına sahip web server, 8 adet 200 KHz. dijital giriş, 8 adet 655 KHz. 0,1 Amper dijital çıkış, 1 adet 0-10 v. ve 1 adet 0-20 ma. Analog çıkış, 2 adet 0-10 v. veya 0-20 ma. olarak seçilebilen 12 bit Analog giriş. Bu özellikler tüm HMI PLC modellerinde mevcuttur. Giriş ve çıkışları artırılmış diğer modelleri aşağıdaki tabloda görebilirsiniz. PLC genel özellikleri hakkında daha fazla bilgi için Fulmatic 7 PLC sayfasını ziyaret ediniz.

FULTEK fiyat listesini buradan indirebilirsiniz.

Focus HMI programını buradan indirebilirsiniz.

Focus HMI kullanım kılavuzunu buradan indirebilirsiniz.

HMI PLC Basic (24 IO): Loadcell’siz broşür, 1x Loadcell broşür, 2x Loadcell broşür.

HMI PLC Plus (40 IO): Loadcell’siz broşür, 1x Loadcell broşür, 2x Loadcell broşür.

Ürün KoduAçıklamaLCDRS 232RS 485DQDI AQAILoadcellFiyat (USD)
PN-07AR01-00Basic RTP (Dirençli dokunmatik)7″200
PN-07BR02-00Plus RTP7″250
PN-07BC02-00 Plus CTP (Kapasitif dokunmatik)7″325
PN-07CR02-00Pro. RTP7″ 300
PN-07CC02-00Pro. CTP7″375
PN-10AR02-00Basic RTP10,1″ 325
PN-10BR02-00Plus RTP10,1″375
PN-10BC02-00Plus CTP10,1″450
PN-10CR02-00Pro. RTP10,1″ 425
PN-10CC02-00Pro. CTP10,1″ 500
PB-07AR01-00Basic RTP + PLC 24 IO7″28*8*26***400
PB-07BR02-00Plus RTP + PLC 24 IO7″28*8*26***450
PB-07BC02-00Plus CTP + PLC 24 IO 7″ 28* 8* 26*** 525
PB-10AR02-00Basic RTP + PLC 24 IO 10,1″ 28* 8* 26*** 525
PB-10BR02-00Plus RTP + PLC 24 IO10,1″28*8*26***575
PB-10BC02-00Plus CTP + PLC 24 IO10,1″28*8*26***650
PB-07AR01-01Basic RTP + PLC 24 IO7″118*8*26***400
PB-07BR02-01Plus RTP + PLC 24 IO7″118*8*26***450
PB-07BC02-01Plus CTP + PLC 24 IO 7″ 118* 8* 26*** 525
PB-10AR02-01Basic RTP + PLC 24 IO 10,1″ 118* 8* 26*** 525
PB-10BR02-01Plus RTP + PLC 24 IO10,1″118*8*26***575
PB-10BC02-01Plus CTP + PLC 24 IO10,1″118*8*26***650
PB-07AR01-02Basic RTP + PLC 24 IO7″28*8*26***400
PB-07BR02-02Plus RTP + PLC 24 IO7″28*8*26***450
PB-07BC02-02Plus CTP + PLC 24 IO 7″ 28* 8* 2 6*** 525
PB-10AR02-02Basic RTP + PLC 24 IO 10,1″ 28* 8* 2 6*** 525
PB-10BR02-02Plus RTP + PLC 24 IO10,1″28*8*26***575
PB-10BC02-02Plus CTP + PLC 24 IO10,1″28*8*26***650
PP-07AR01-00Basic RTP + PLC 40 IO7″216**16**26***500
PP-07BR02-00Plus RTP + PLC 40 IO7″216**16**26***550
PP-07BC02-00Plus CTP + PLC 40 IO 7″ 216** 16** 2 6*** 625
PP-10AR02-00Basic RTP + PLC 40 IO 10,1″ 216** 16** 2 6*** 625
PP-10BR02-00Plus RTP + PLC 40 IO10,1″216**16**26***675
PP-10BC02-00Plus CTP + PLC 40 IO10,1″216**16**26***750
PP-07AR01-01Basic RTP + PLC 40 IO7″1116**16**26***500
PP-07BR02-01Plus RTP + PLC 40 IO7″1116**16**26***550
PP-07BC02-01Plus CTP + PLC 40 IO 7″ 1116** 16** 26** 625
PP-10AR02-01Basic RTP + PLC 40 IO 10,1″ 1116** 16** 26** 625
PP-10BR02-01Plus RTP + PLC 40 IO10,1″1116**16**26***675
PP-10BC02-01Plus CTP + PLC 40 IO10,1″1116**16**26***750
PP-07AR01-02Basic RTP + PLC 40 IO7″216**16**26***500
PP-07BR02-02Plus RTP + PLC 40 IO7″216**16**26***550
PP-07BC02-02Plus CTP + PLC 40 IO 7″ 216** 16** 26** 625
PP-10AR02-02Basic RTP + PLC 40 IO 10,1″ 216** 16** 26** 625
PP-10BR02-02Plus RTP + PLC 40 IO10,1″216**16**26***675
PP-10BC02-02Plus CTP + PLC 40 IO10,1″216**16**26***750
PB-07AR01-10Basic RTP + PLC 23 IO7″28*8*24***1450
PB-07BR02-10Plus RTP + PLC 23 IO7″28*8*24***1500
PB-07BC02-10Plus CTP + PLC 23 IO 7″ 28* 8* 24*** 1575
PB-10AR02-10Basic RTP + PLC 23 IO 10,1″ 28* 8* 24*** 1575
PB-10BR02-10Plus RTP + PLC 23 IO10,1″28*8*24***1625
PB-10BC02-10Plus CTP + PLC 23 IO10,1″28*8*24***1700
PB-07AR01-11Basic RTP + PLC 23 IO7″118*8*24***1450
PB-07BR02-11Plus RTP + PLC 23 IO7″118*8*24***1500
PB-07BC02-11Plus CTP + PLC 23 IO 7″ 118* 8* 24*** 1575
PB-10AR02-11Basic RTP + PLC 23 IO 10,1″ 118* 8* 24*** 1575
PB-10BR02-11Plus RTP + PLC 23 IO10,1″118*8*24***1625
PB-10BC02-11Plus CTP + PLC 23 IO10,1″118*8*24***1700
PB-07AR01-12Basic RTP + PLC 23 IO7″28*8*24***1450
PB-07BR02-12Plus RTP + PLC 23 IO7″28*8*24***1500
PB-07BC02-12Plus CTP + PLC 23 IO 7″ 28* 8* 24*** 1575
PB-10AR02-12Basic RTP + PLC 23 IO 10,1″ 28* 8* 24*** 1575
PB-10BR02-12Plus RTP + PLC 23 IO10,1″28*8*24*** 1625
PB-10BC02-12Plus CTP + PLC 23 IO10,1″28*8*24***1700
PP-07AR01-10Basic RTP + PLC 39 IO7″216**16**24***1550
PP-07BR02-10Plus RTP + PLC 39 IO7″216**16**24***1600
PP-07BC02-10Plus CTP + PLC 39 IO 7″ 216** 16** 24*** 1675
PP-10AR02-10Basic RTP + PLC 39 IO 10,1″ 216** 16** 24*** 1675
PP-10BR02-10Plus RTP + PLC 39 IO10,1″216**16**24***1725
PP-10BC02-10Plus CTP + PLC 39 IO10,1″216**16**24***1800
PP-07AR01-11Basic RTP + PLC 39 IO7″1116**16**24***1550
PP-07BR02-11Plus RTP + PLC 39 IO7″1116**16**24***1600
PP-07BC02-11Plus CTP + PLC 39 IO 7″ 1116** 16** 24*** 1675
PP-10AR02-11Basic RTP + PLC 39 IO 10,1″ 1116** 16** 24*** 1675
PP-10BR02-11Plus RTP + PLC 39 IO10,1″1116**16**24***1725
PP-10BC02-11Plus CTP + PLC 39 IO10,1″1116**16**24***1800
PP-07AR01-12Basic RTP + PLC 39 IO7″216**16**24***1550
PP-07BR02-12Plus RTP + PLC 39 IO7″216**16**24***1600
PP-07BC02-12Plus CTP + PLC 39 IO 7″ 216** 16** 24*** 1675
PP-10AR02-12Basic RTP + PLC 39 IO 10,1″ 216** 16** 24*** 1675
PP-10BR02-12Plus RTP + PLC 39 IO10,1″216**16**24**1725
PP-10BC02-12Plus CTP + PLC 39 IO10,1″216**16**24***1800
PB-07AR01-20Basic RTP + PLC 22 IO7″28*8*22***2500
PB-07BR02-20Plus RTP + PLC 22 IO7″28*8*22***2550
PB-07BC02-20Plus CTP + PLC 22 IO 7″ 28* 8* 22*** 2625
PB-10AR02-20Basic RTP + PLC 22 IO 10,1″ 28* 8* 22*** 2625
PB-10BR02-20Plus RTP + PLC 22 IO10,1″28*8*22***2675
PB-10BC02-20Plus CTP + PLC 22 IO10,1″28*8*22***2750
PB-07AR01-21Basic RTP + PLC 22 IO7″118*8*22***2500
PB-07BR02-21Plus RTP + PLC 22 IO7″118*8*22***2550
PB-07BC02-21Plus CTP + PLC 22 IO 7″ 118* 8* 22*** 2625
PB-10AR02-21Basic RTP + PLC 22 IO 10,1″ 118* 8* 22*** 2625
PB-10BR02-21Plus RTP + PLC 22 IO10,1″118*8*22***2675
PB-10BC02-21Plus CTP + PLC 22 IO10,1″118*8*22***2750
PB-07AR01-22Basic RTP + PLC 22 IO7″28*8*22***2500
PB-07BR02-22Plus RTP + PLC 22 IO7″28*8*22***2550
PB-07BC02-22Plus CTP + PLC 22 IO 7″ 28* 8* 22*** 2625
PB-10AR02-22Basic RTP + PLC 22 IO 10,1″ 28* 8* 22*** 2625
PB-10BR02-22Plus RTP + PLC 22 IO10,1″28*8*22***2675
PB-10BC02-22Plus CTP + PLC 22 IO10,1″28*8*22***2750
PP-07AR01-20Basic RTP + PLC 38 IO7″216**16**22***2600
PP-07BR02-20Plus RTP + PLC 38 IO7″216**16**22***2650
PP-07BC02-20Plus CTP + PLC 38 IO 7″ 216** 16** 22*** 2725
PP-10AR02-20Basic RTP + PLC 38 IO 10,1″ 216** 16** 22*** 2725
PP-10BR02-20Plus RTP + PLC 38 IO10,1″216**16**22***2775
PP-10BC02-20Plus CTP + PLC 38 IO10,1″216**16**22***2850
PP-07AR01-21Basic RTP + PLC 38 IO7″1116**16**22***2600
PP-07BR02-21Plus RTP + PLC 38 IO7″1116**16**22***2650
PP-07BC02-21Plus CTP + PLC 38 IO 7″ 1116** 16** 22*** 2725
PP-10AR02-21Basic RTP + PLC 38 IO 10,1″ 1116** 16** 22*** 2725
PP-10BR02-21Plus RTP + PLC 38 IO10,1″1116**16**22***2775
PP-10BC02-21Plus CTP + PLC 38 IO10,1″1116**16**22***2850
PP-07AR01-22Basic RTP + PLC 38 IO7″216**16**22***2600
PP-07BR02-22Plus RTP + PLC 38 IO7″216**16**22***2650
PP-07BC02-22Plus CTP + PLC 38 IO 7″ 216** 16** 22*** 2725
PP-10AR02-22Basic RTP + PLC 38 IO 10,1″ 216** 16** 22*** 2725
PP-10BR02-22Plus RTP + PLC 38 IO10,1″216**16**22***2775
PP-10BC02-22Plus CTP + PLC 38 IO10,1″216**16**22***2850

* 200 KHz dijital giriş ve 655 KHz 0,1 Amp. dijital çıkış.

** 8 adet 200 KHz ve 8 adet 50 KHz dijital giriş. 8 adet 655 KHz 0,1 Amp. ve 8 adet 20 KHz 0,5 Amp. dijital çıkış.

*** Analog giriş özelliklerini aşağıdaki tabloda görebilirsiniz.

Kanal NoÇözünürlükÖrnek Sayısı0-10 Volt0-20 Ma.Pt100Pt1000DirençMilivoltTermokupl
012 Bit65 KSPSVarVar
112 Bit65 KSPSVarVar
216 Bit1 KSPSVarVar-200/850 C°-200/350 C°0-2320 Ohm0-800 Mv.B, E, J, K, N, R, S, T
316 Bit1 KSPSVarVar0-800 Mv.B, E, J, K, N, R, S, T
416 Bit1 KSPSVarVar-200/850 C°-200/350 C°0-2320 Ohm0-800 Mv.B, E, J, K, N, R, S, T
516 Bit1 KSPSVarVar0-800 Mv.B, E, J, K, N, R, S, T

HMI PLC loadcell’i modellerde bir veya iki adet loadcell okuma kanalı bulunur. 16 adet 350 ohm luk loadcell paralel bağlanabilir. İki kanal kullanıldığında toplam loadcell sayısı 16’yı aşmamalıdır. Loadcell okuma çözünürlüğü 20 Bit’dir. Örnek sayısı ise 80 SPS’dir.
