FULMATIC 7 Yerli PLC Sistemleri.

Fulmatic 7 – Serisi PLC ler endüstrinin zorlu şartları göz önüne alınarak, otomasyon ihtiyaçlarına uygun olarak dizayn edilen yerli PLC programlanabilir kontrol cihazlarıdır. Fulmatic 7 – Serisi PLC’ler 32KB ve 115KB olmak üzere 2 farklı hafıza seçeneği ile sunulmaktadır. Tüm PLC’lerde ethernet Modbus TCP ve minimum 1 adet RS485 Modbus RTU bağlantısı yanı sıra webserver özelliği de bulunmaktadır. Fulmatic 7 PLC’lere RUN konumunda program yüklenebilir, STOP yapılması zorunlu değildir.

Öne Çıkan Özellikler:

  • PLC çalışır konumda iken program yüklenebilir. Yüklemeler blok blok veya komple yapılabilir. Komple yüklemelerde PLC stop’a alınmak zorundadır.
  • PLC’nin Stop a geçiş nedenleri diagnostik bölümünden izlenebilir.
  • Yüksek doğruluğa sahip RTC(Gerçek zaman saati) tüm modellerde standarttır. Ayrıca 30 gün enerjisiz olarak çalışmasını sürdürür. Pil kullanılmadığı için değiştirilmesi gerekmez.
  • PLC hafızasının tamamı ladder kodu veya kalıcı değişkenler olarak kullanılabilir. Tek PLC’de 117760 Byte veya 58880 Word değişken kullanabilirsiniz.

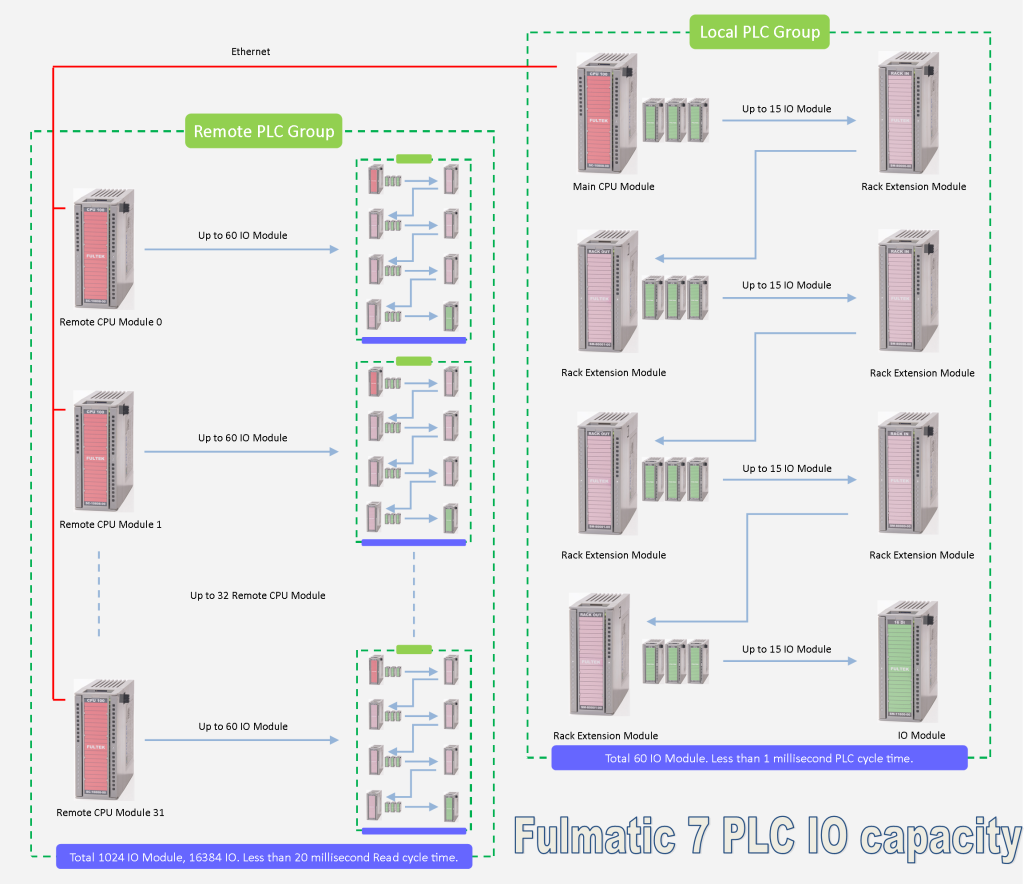

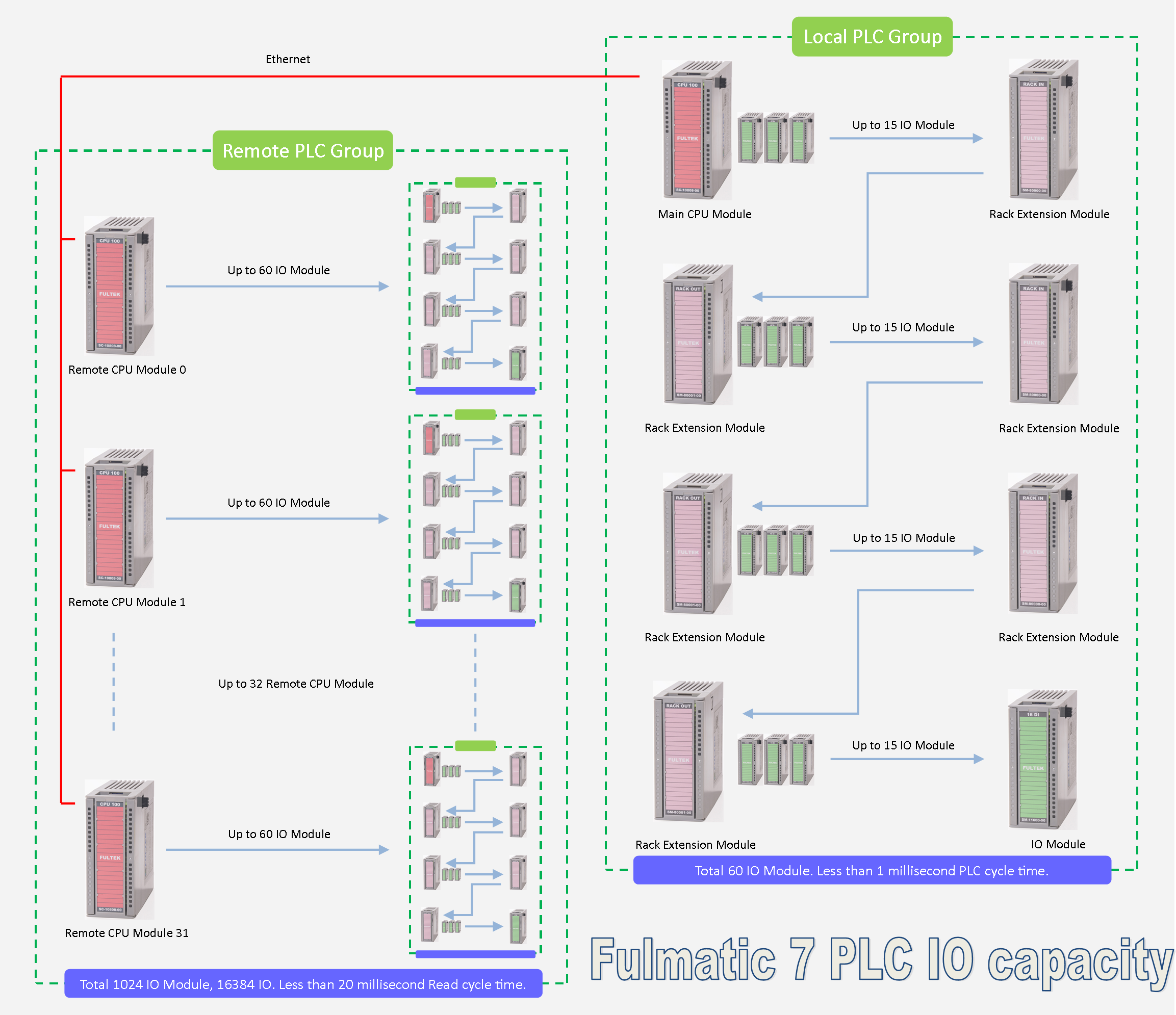

  • İlave modüller ile 8192 Dijital giriş veya 512 analog giriş aynı zamanda 8192 dijital output veya 512 analog output’a kadar genişleyebilir.

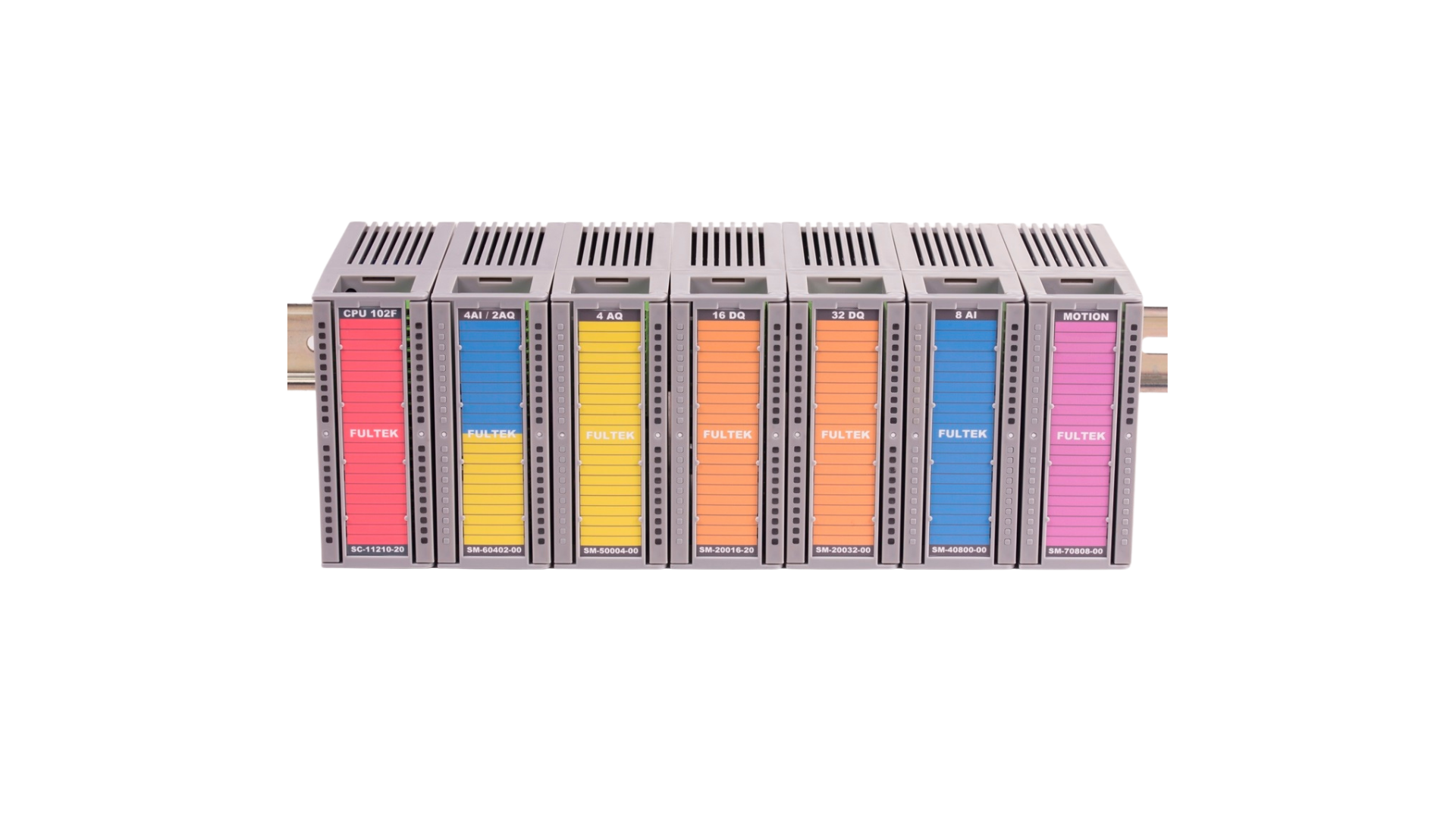

  • Rack yapısı sayesinde PLC’ye 1024 adet ilave modül eklenebilir. Rack geçiş modülü ile 256 rack yapılabilir. Bir Rack’ta bulunabilecek modül sayısı maksimum 16’dır. 1024 IO modülü kullanıldığında PLC saykıl zamanı hala 50 milisaniyenin altında olacaktır.
  • Remote IO Cpu’su ile uzak IO modüllerini kontrol edebilirsiniz. Remote IO Cpu’su Rs485 veya Ethernet üzerinden çalışabilir.
  • Tek PLC aynı anda 5 adet Modbus Tcp/Ip, 2 adet Modbus Rtu ve 10 adet web client olmak üzere 17 cihaza cevap verebilir. Aynı anda her bir cihaz saniyede 60 defa 256 byte uzunluğunda okuma/yazma yapabilir. Sorgu cevap toplam süresi yaklaşık 16 milisaniyedir. Bu esnada PLC saykıl zamanı hala bir milisaniyenin altında olacaktır.
  • Tek PLC’ye 63 adet Rs232 veya Rs485 haberleşme modülü takılabilir. Her modülde iki adet seri port bulunur. Böylece 126 adet aynı anda çalışan seri port kullanılabilir.
  • Tek PLC ile 256 otomatik PID ve 256 PWM kontrolü yapılabilir. Ayrıca 8 kanal Motion modülü ile Tek PLC’de 256 adet 100 KHz PW veya PTO çıkışı kullanılabilir.
  • Tek PLC’de 256 adet software sayıcı komutu bulunur. Ayrıca 8 kanal sayıcı(Motion) modülü ile Tek PLC’de 256 adet 100 KHz sayıcı kullanılabilir.
  • Tek PLC’de 256 adet 1 milisaniye çözünürlüğünde Timer bulunur. Zaman bazlı interrupt bloğu sayesinde binlerce software bazlı timer’lar oluşturabilirsiniz.
  • Tek PLC’de 256 adet Program blok ve 256 adet Fonksiyon blok oluşturabilirsiniz. Her bir blokta 16 network olabilir. Her bir network’e 256 komut yazabilirsiniz.
  • Fonksiyon bloklar ön yüklemeli parametre ile çalışabilir. Örneğin motor kontrolü için fonksiyon blok hazırlayıp, bu bloğu binlerce motor için farklı farklı çağırabilirsiniz. Her çağırdığınızda ilgili motorun değişkenlerini atamanız yeterli olacaktır.
  • Tek PLC’de 256 adet Data blok oluşturabilirsiniz. Bir data blok’un boyu maksimum 1024 Byte olabilir. DB0 1024 Byte boyunda sistem data bloğudur. İlk 345 Byte’ı sistem tarafından kullanılır. Diğer 679 Byte kullanımınıza tahsis edilmiştir. DB0 verileri hiç bir zaman silinmez. Program yükleme, plc resetleme, firmware update veya başka hiç bir şekilde.
  • Güçlü Ladder derleyici neredeyse hazırladığınız her kodu derleyecektir. Basit PLC’ler gibi her satırda bir çıkış veya çıkıştan sonra giriş kullanılamaz gibi kısıtlayıcı durumlar oluşmaz.
  • Online ladder blok izleme ekranında enerji akışı ve değişken değerlerini çok hızlı olarak izleyebilirsiniz. Bu ekrandan değişkenlerin değerlerini değiştirebilirsiniz.
  • Tüm modellerde 512 Kb webserver alanı mevcutdur. Bu alan’da her türlü dosya saklanabilir. Plc programını, kullanım kılavuzunu veya proje resimlerini saklamak için de kullanabilirsiniz. Şifreli ve şifresiz olarak erişebilirsiniz. Webserver’a yüklenen dosyalar sadece PLC içerisinde saklanacak olup başka serverlara ihtiyaç yoktur. Lokal ağ veya internet üzerinden istemciler bu dosyalara erişebilir. Büyük resim dosyalarını farklı serverlara yükleyip, Webserver hafızasını ekonomik kullanabilirsiniz.
  • Fulmatic 7 Serisi PLC’lerin donanım ve güvenlik özellikleri de en üst seviyededir. Tüm klemens bağlantıları korumalıdır. Hatalı şekilde 220-380 volt verilmediği taktirde PLC hasar görmez. 24 Volt ile tüm giriş çıkışları ters, düz, kısa devre veya diğer tüm şekillerde bağlayabilirsiniz. En fazla çalışmayacaktır. Hatta analog girişleri 0-10 Volt olarak seçip 24 Volt ile dijital giriş olarak bile kullanabilirsiniz. 0-20 Ma seçildiğinde koruma devreye girecektir.
  • Fulmatic 7 PLC’ler ethernet üzerinden firmware update yeteneğine sahiptir. Bu sayede tüm güncellemelerden faydalanabilirsiniz. Bazı PLC’lerde olduğu gibi “Bu versiyon bu PLC’yi programlamaz” şeklinde bir mesaj asla görmeyeceksiniz. Her güncelleme eski PLC’ler içinde kullanılabilir olacaktır.
  • Fulmatic 7 PLC’ler 2 yıl süresince garantimiz altındadır. Hatalı şekilde 220 veya 380 volt verilmesi, suya maruz kalması veya fiziki darbe ile kırılması garanti kapsamında değildir. Bunların haricinde nasıl bozulduğunu sadece tedbirlerimizi geliştirmek için soracağız.

Not: Fulmatic 7 PLC’lerde her zaman en üst seviyeye ulaşmayı hedefledik. Yukarıda yazılı özellikler şimdilik size sunduğumuz avantajlardır. Çalışmalarımız devam ediyor, 2019 yılı içerisinde bir çok güncelleme ve ilaveler ile çıtayı daha da yukarı taşıyacağız.

Speed Plc programı diğer platformlar için ücretli olmasına rağmen Fulmatic 7 Plc’ler için ücretsizdir. Speed Plc programının demo versiyonu ile hiçbir kısıtlama olmadan Fulmatic 7 PLC’leri programlayabilirsiniz.

Fulmatic 7 Serisi PLC CPU kullanım kılavuzunu buradan indirebilirsiniz.

Speed Plc Programını buradan indirebilirsiniz.

GENEL ÖZELLİKLER Açıklama
Besleme 24V DC  %15 tolerans bandı, 2,4W güç tüketimi (standby)
Dijital Giriş / Çıkış 8 adet dijital giriş ve 8 adet dijital çıkış bulunur.
Analog Giriş / Çıkış CPU modeline göre farklı sayıda analog giriş ve çıkış bulunmaktadır.
RS 485 CPU modeline göre 1 veya 2 adet, 1200-230400 bps hız aralığında Rs485 portu bulunur. Modbus RTU desteği.
Ethernet 10/100 MBit Full dublex, DHCP desteği, WebServer desteği (10 soket), TCP Modbus desteği(5 soket), 512KB webserver dosya alanı.
Program Döngü Hızı Maksimum döngü sayısı saniyede 65000.
I/O Kapasitesi 512 Analog Giriş ve 512 Analog Çıkış veya, 8192 Dijital Giriş ve 8192 Dijital Çıkış
RTC Gerçek zaman saati (30 gün elektrik olmaksızın çalışmaya devam eder.) Doğruluk 3 saniye / Ay @ 25 °C
Çalışma Ortam Koşulları -20 +60 °C  / %5-95 Nem

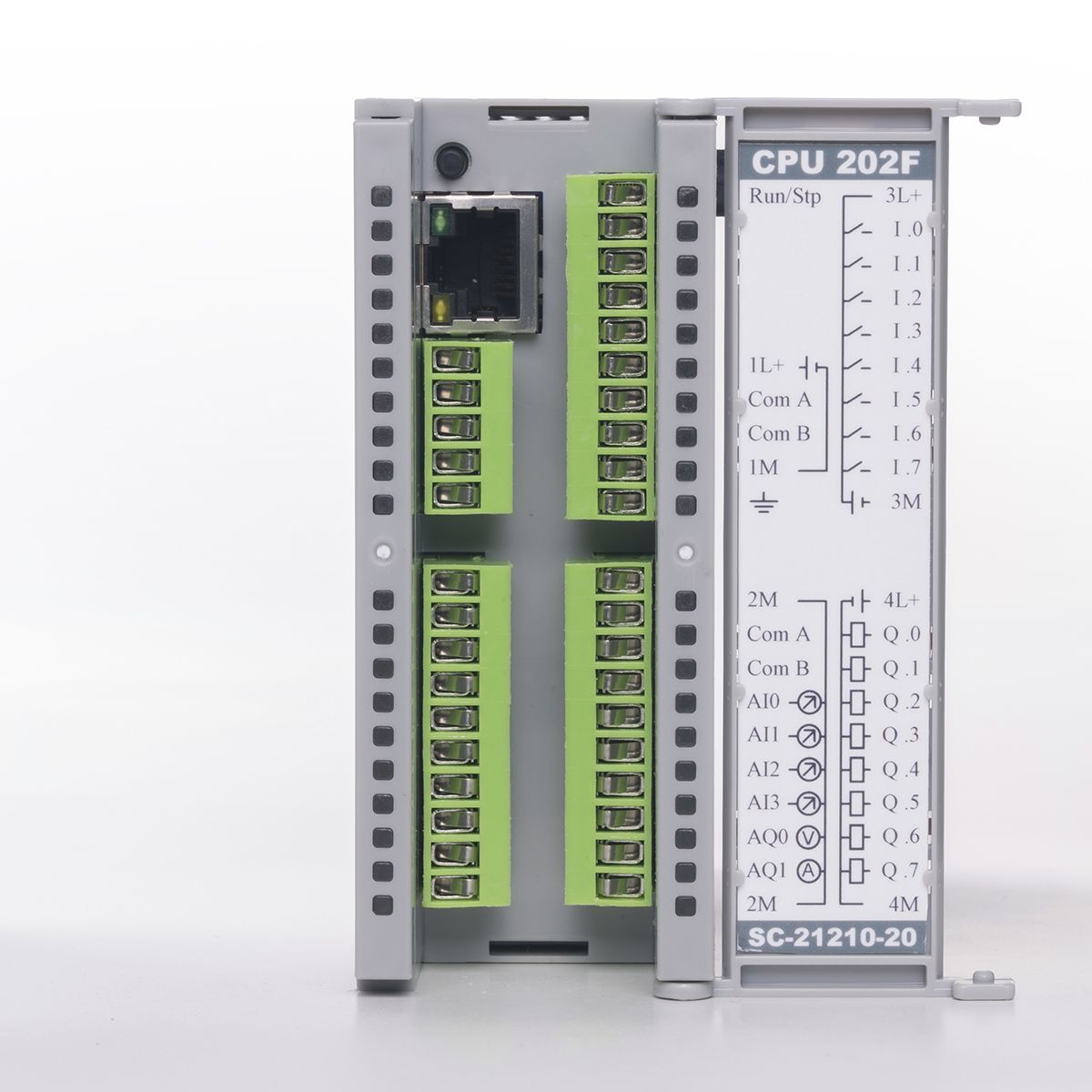

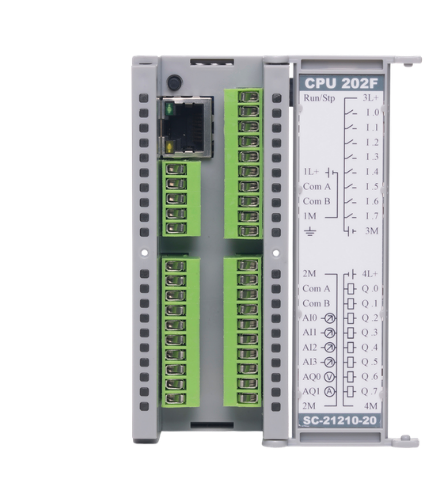

No Bağlantı Noktası Açıklama Grup No Bağlantı Noktası Açıklama
1 PLC Run/Stop Butonu 7 sA.0 Led Bloğu 1 PLC Run Ledi
2 Ethernet Soket 10/100M Fulldublex Ethernet 2 Fault Ledi
Yeşil Led Ethernet Link ledi 3
Sarı Led Ethernet Haberleşme ledi 4
5
3 xA.0 Bağlantı Terminali 1 +24V besleme ucu 6
2 COM0 RS485 A ucu 7 COM0 TX ledi
3 COM0 RS485 B ucu 8 COM0 RX ledi
4 0V besleme ucu 9
5 Topraklama ucu 10 Güç var Ledi
5 xB.0 Bağlantı Terminali 1 +24V terminal beslemesi 8 sB.0 Led Bloğu 1 RUN Ledi
2 I 0.0 girişi 2 I 0.0 giriş ledi
3 I 0.1 girişi 3 I 0.1 giriş ledi
4 I 0.2 girişi 4 I 0.2 giriş ledi
5 I 0.3 girişi 5 I 0.3 giriş ledi
6 I 0.4 girişi 6 I 0.4 giriş ledi
7 I 0.5 girişi 7 I 0.5 giriş ledi
8 I 0.6 girişi 8 I 0.6 giriş ledi
9 I 0.7 girişi 9 I 0.7 giriş ledi
10 0V terminal beslemesi 10 Güç var Ledi
6 xB.1 Bağlantı Terminali 1 +24V terminal beslemesi 12 sB.1 Led Bloğu 1 Güç var Ledi
2 Q 0.0 çıkışı 2 Q 0.0 çıkış ledi
3 Q 0.1 çıkışı 3 Q 0.1 çıkış ledi
4 Q 0.2 çıkışı 4 Q 0.2 çıkış ledi
5 Q 0.3 çıkışı 5 Q 0.3 çıkış ledi
6 Q 0.4 çıkışı 6 Q 0.4 çıkış ledi
7 Q 0.5 çıkışı 7 Q 0.5 çıkış ledi
8 Q 0.6 çıkışı 8 Q 0.6 çıkış ledi
9 Q 0.7 çıkışı 9 Q 0.7 çıkış ledi
10 0V terminal beslemesi 10 PLC Stop ledi
No Bağlantı Noktası Grup 1 Grup 2 Grup 3 Grup No Bağlantı Noktası Grup 1 Grup 2 Grup 3
4 xA.1 Bağlantı Terminali 1 0V besleme 0V besleme 11 sA.1 led bloğu 1 Güç var Ledi Güç var Ledi
2 Analog Input 0 COM1 RS485 A 2 COM1 RS485 TX
3 Analog Input 1 COM1 RS485 B 3 COM1 RS485 RX
4 Analog Input 2 Analog Input 0 4
5 Analog Input 3 Analog Input 1 5
6 Analog Input 4 Analog Input 2 6
7 Analog Input 5 Analog Input 3 7
8 Analog Output 0 Analog Output 0 8
9 Analog Output 1 Analog Output 1 9
10 0V besleme 0V besleme 10 PLC Stop Ledi PLC Stop Ledi PLC Stop Ledi

*Grup–1: CPU 100, CPU 100F, CPU 100R, CPU 200, CPU 200F, CPU 200R içindir.

*Grup–2: CPU 101, CPU 101F, CPU 101R, CPU 201, CPU 201F, CPU 201R içindir.

*Grup–3: CPU 102, CPU 102F, CPU 102R, CPU 202, CPU 202F, CPU 202R içindir.

Fulmatic 7 Serisi PLC CPU kullanım kılavuzunu buradan indirebilirsiniz.

Speed Plc Programını buradan indirebilirsiniz.

KAMPANYA FİYATLARI: Tanıtım için 2018 yılı sonuna kadar bazı modellerde özel fiyatlar uyguluyoruz.

CPU 200 SC20808-00-00 – CPU 200R SC20808-40-00 – CPU 200F SC20808-20-00 120 Usd

CPU 201 SC21410-00-00 – CPU 201R SC21410-40-00 – CPU 201R SC21410-20-00 150 Usd.

CPU 202 SC21210-00-00 – CPU 202F SC21210-40-00 – CPU 202R SC21210-20-00 150 Usd.

Ad Sipariş Kodu Açıklama Resim Resim Fiyat (USD)
CPU 100 SC-10808-00-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 20 KHz. 0,5 Amper dijital çıkış bulunmaktadır.

Kullanım kılavuzunu buradan indirebilirsiniz.

200
CPU 100R SC-10808-40-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 2 Amper röle çıkış bulunmaktadır.

Kullanım kılavuzunu buradan indirebilirsiniz.

200
CPU 100F SC-10808-20-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 200 KHz. dijital giriş ve 8 adet 655 KHz. 0,1 Amper dijital çıkış bulunmaktadır.

Kullanım kılavuzunu buradan indirebilirsiniz.

225
CPU 101 SC-11410-00-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 20 KHz. 0,5 Amper dijital çıkış, 6 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

250
CPU 101R SC-11410-40-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 2 Amper röle çıkış , 6 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

250
CPU 101F SC-11410-20-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 200 KHz. dijital giriş ve 8 adet 655 KHz. 0,1 Amper dijital çıkış , 6 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

275
CPU 102 SC-11210-00-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 2 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 20 KHz. 0,5 Amper dijital çıkış, 4 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

250
CPU 102R SC-11210-40-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 2 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 2 Amper röle çıkış , 4 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

250
CPU 102F SC-11210-20-00 32 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 2 adet RS485 seri port, Modbus RTU, 8 adet 200 KHz. dijital giriş ve 8 adet 655 KHz. 0,1 Amper dijital çıkış , 4 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

275
CPU 200 SC-20808-00-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 20 KHz. 0,5 Amper dijital çıkış bulunmaktadır.

Kullanım kılavuzunu buradan indirebilirsiniz.

300
CPU 200R SC-20808-40-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 2 Amper röle çıkış bulunmaktadır.

Kullanım kılavuzunu buradan indirebilirsiniz.

300
CPU 200F SC-20808-20-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 200 KHz. dijital giriş ve 8 adet 655 KHz. 0,1 Amper dijital çıkış bulunmaktadır.

Kullanım kılavuzunu buradan indirebilirsiniz.

325
CPU 201 SC-21410-00-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 20 KHz. 0,5 Amper dijital çıkış, 6 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

350
CPU 201R SC-21410-40-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 2 Amper röle çıkış , 6 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

350
CPU 201F SC-21410-20-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 1 adet RS485 seri port, Modbus RTU, 8 adet 200 KHz. dijital giriş ve 8 adet 655 KHz. 0,1 Amper dijital çıkış , 6 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

375
CPU 202 SC-21210-00-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 2 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 20 KHz. 0,5 Amper dijital çıkış, 4 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

350
CPU 202R SC-21210-40-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 2 adet RS485 seri port, Modbus RTU, 8 adet 50 KHz. dijital giriş ve 8 adet 2 Amper röle çıkış , 4 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

350
CPU 202F SC-21210-20-00 115 KB. program hafızası, 1 adet 10/100 MBit full dublex Ethernet, Modbus TCP, 512KB dosya alanına sahip web server, 2 adet RS485 seri port, Modbus RTU, 8 adet 200 KHz. dijital giriş ve 8 adet 655 KHz. 0,1 Amper dijital çıkış , 4 adet 0-10 V. veya 0-20 MA. 12 Bit Analog giriş, 1 adet 0-10 V. ve 1 adet 0-20 MA. 12 Bit Analog çıkış.

Kullanım kılavuzunu buradan indirebilirsiniz.

375

Fulmatic 7 Gümüş Serisi PLC Modül Listesi
